    IMW120R020M1H 参数 Datasheet PDF下载

    IMW120R020M1H图片预览
    型号： IMW120R020M1H
    PDF下载： 下载PDF文件 查看货源
    内容描述： [采用TO247-3封装的1200V 20mΩ  CoolSiCTM 碳化硅MOSFET基于先进的沟槽工艺，该工艺经过优化兼具性能与可靠性。与IGBT和MOSFET等传统的硅（Si）基器件相比，SiC MOSFET具有诸多优势，例如1200 V开关器件中最低的栅极电荷和器件电容、体二极管没有反向恢复损耗、关断损耗受温度影响小以及没有拐点电压的导通特性。因此，CoolSiC™碳化硅 MOSFET非常适用于硬开关和谐振开关拓扑结构，如功率因素校正（PFC）电路、双向拓扑以及DC-DC转换器或DC-AC逆变器。]
    分类和应用： 开关栅DC-DC转换器双极性晶体管功率因数校正二极管栅极
    文件页数/大小： 16 页 / 1225 K
    品牌： INFINEON [ Infineon ]
     浏览型号IMW120R020M1H的Datasheet PDF文件第5页浏览型号IMW120R020M1H的Datasheet PDF文件第6页浏览型号IMW120R020M1H的Datasheet PDF文件第7页浏览型号IMW120R020M1H的Datasheet PDF文件第8页浏览型号IMW120R020M1H的Datasheet PDF文件第10页浏览型号IMW120R020M1H的Datasheet PDF文件第11页浏览型号IMW120R020M1H的Datasheet PDF文件第12页浏览型号IMW120R020M1H的Datasheet PDF文件第13页

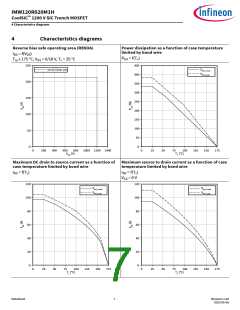

    IMW120R020M1H
    ™
    CoolSiC 1200 V SiC Trench MOSFET
    4 Characteristics diagrams
    Typical on-state resistance as a function of junction
    temperature
    RDS(on) = f(Tvj)
    Typical gate charge
    VGS = f(QG)
    ID = 41 A, VDS = 800 V
    ID = 41 A
    60
    50
    40
    30
    20
    10
    0
    18
    16
    14
    12
    10
    8
    6
    4
    2
    0
    -50 -25
    0
    25
    50
    75 100 125 150 175
    0
    30
    60
    90
    120
    Typical capacitance as a function of drain-source
    voltage
    Typical reverse drain voltage as function of junction
    temperature
    C = f(VDS
    )
    VSD = f(Tvj)
    f = 100 kHz, VGS = 0 V
    ISD = 41 A, VGS = 0 V
    5
    4
    3
    2
    1
    0
    10000
    1000
    100
    10
    1
    1
    -50 -25
    0
    25
    50
    75 100 125 150 175
    10
    100
    1000
    Datasheet
    9
    Revision 1.30
    2023-05-08
