RX62N Group, RX621 Group
1. Overview

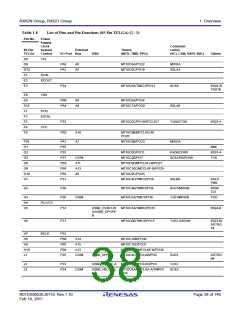

Table 1.9
Pin Functions (3 / 7)
Classifications
Pin Name
I/O
Description
Multi-function timer pulse
unit
MTIOC0A
MTIOC0B
MTIOC0C
MTIOC0D
I/O
The TGRA0 to TGRD0 input capture input/output compare
output/PWM output pins.
MTIOC1A
MTIOC1B
I/O
I/O
I/O
The TGRA1 and TGRB1 input capture input/output compare
output/PWM output pins.
MTIOC2A
MTIOC2B
The TGRA2 and TGRB2 input capture input/output compare
output/PWM output pins.
MTIOC3A
The TGRA3 to TGRD3 input capture input/output compare
output/PWM output pins.
MTIOC3B-A/MTIOC3B-B
MTIOC3C-A/MTIOC3C-B
MTIOC3D-A/MTIOC3D-B
MTIOC4A-A/MTIOC4A-B
MTIOC4B-A/MTIOC4B-B
MTIOC4C-A/MTIOC4C-B
MTIOC4D-A/MTIOC4D-B
I/O
The TGRA4 and TGRB4 input capture input/output compare
output/PWM output pins.
MTIC5U-A/MTIC5U-B
MTIC5V-A/MTIC5V-B
MTIC5W-A/MTIC5W-B
Input
I/O
The TGRU5, TGRV5, and TGRW5 input capture input/dead
time compensation input pins.
MTIOC6A
MTIOC6B
MTIOC6C
MTIOC6D
The TGRA6 to TGRD6 input capture input/output compare
output/PWM output pins.
MTIOC7A
MTIOC7B
I/O
I/O
I/O
The TGRA7 and TGRB7 input capture input/output compare
output/PWM output pins.
MTIOC8A
MTIOC8B
The TGRA8 and TGRB8 input capture input/output compare
output/PWM output pins.
MTIOC9A
MTIOC9B
MTIOC9C
MTIOC9D
The TGRA9 to TGRD9 input capture input/output compare
output/PWM output pins.
MTIOC10A
MTIOC10B
MTIOC10C
MTIOC10D
I/O
The TGRA10 to TGRB10 input capture input/output compare
output/PWM output pins.
MTIC11U-A/MTIC11U-B
MTIC11V-A/MTIC11V-B
MTIC11W-A/MTIC11W-B
Input
Input
The TGRU11, TGRV11, and TGRW11 input capture input/dead
time compensation input pins.
MTCLKA-A/MTCLKA-B
MTCLKB-A/MTCLKB-B
MTCLKC-A/MTCLKC-B
MTCLKD-A/MTCLKD-B
MTCLKE-A/MTCLKE-B
MTCLKF-A/MTCLKF-B
MTCLKG-A/MTCLKG-B
MTCLKH-A/MTCLKH-B
Input pins for external clock signals.
Port output enable
POE0# to POE9#
Input
Input pins for request signals to place the MTU large-current pin
in the high impedance state.
Programmable pulse
generator
PO0 to PO31
Output
Output pins for the pulse signals.
R01DS0052EJ0110 Rev.1.10
Feb 10, 2011
Page 42 of 146
