    TLD7002-16ES 参数 Datasheet PDF下载

    TLD7002-16ES图片预览
    型号： TLD7002-16ES
    PDF下载： 下载PDF文件 查看货源
    内容描述： [The TLD7002-16ES is a 16 channel device with integrated and protected output stages. It is designed to control LEDs with a current up to 76.5 mA as linear current sink (LCS). The power stages can be configured in parallel for higher load currents. Each individual power output stage is configured to a 6-bit current set value stored in the OTP. 16 independent and individual PWM configurations can be set. A high-speed lighting interface is used for device OTP programming, configuration, control and]
    分类和应用：
    文件页数/大小： 82 页 / 3105 K
    品牌： INFINEON [ Infineon ]

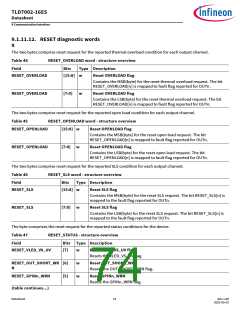

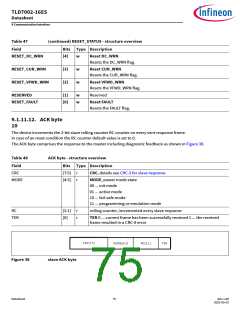

     浏览型号TLD7002-16ES的Datasheet PDF文件第67页浏览型号TLD7002-16ES的Datasheet PDF文件第68页浏览型号TLD7002-16ES的Datasheet PDF文件第69页浏览型号TLD7002-16ES的Datasheet PDF文件第70页浏览型号TLD7002-16ES的Datasheet PDF文件第72页浏览型号TLD7002-16ES的Datasheet PDF文件第73页浏览型号TLD7002-16ES的Datasheet PDF文件第74页浏览型号TLD7002-16ES的Datasheet PDF文件第75页
    TLD7002-16ES
    Datasheet
    9 Communication interface
    Figure 34
    Data word
    9.1.11.12. Power Mode
    6
    The master power mode change byte comprises the commanded power mode state as shown in Figure 35.
    Table 41
    Power mode byte overview
    Bits Type Description
    Field
    Power Mode
    [2:0]
    w
    Power mode
    000 ... enter_init_mode
    001 ... reserved
    010 ... enter_fail-safe
    011 ... enter_OTP_mode
    1xx ... reserved
    reserved
    [7:3]
    w
    –
    Figure 35
    Power mode byte
    9.1.11.12. Output Status Byte
    7
    The output status byte comprises the status overview for all power output channels and is shown in Figure 36.
    The bit fields are described below, further details are available in the safety and user manuals.
    Table 42
    Bit field description
    Bits Type Description
    VLED/VS under voltage flag
    Field
    VLED_VS_UV
    7
    r
    0 ... if (VLED AND VS) is above VDEN_threshold
    1 ... there was at least one under voltage condition event detected
    (table continues...)
    Datasheet
    71
    Rev.1.00
    2022-05-03
