    TLD7002-16ES 参数 Datasheet PDF下载

    TLD7002-16ES图片预览
    型号： TLD7002-16ES
    PDF下载： 下载PDF文件 查看货源
    内容描述： [The TLD7002-16ES is a 16 channel device with integrated and protected output stages. It is designed to control LEDs with a current up to 76.5 mA as linear current sink (LCS). The power stages can be configured in parallel for higher load currents. Each individual power output stage is configured to a 6-bit current set value stored in the OTP. 16 independent and individual PWM configurations can be set. A high-speed lighting interface is used for device OTP programming, configuration, control and]
    分类和应用：
    文件页数/大小： 82 页 / 3105 K
    品牌： INFINEON [ Infineon ]

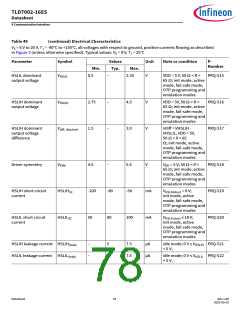

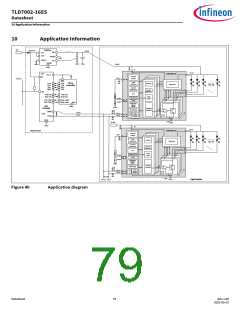

     浏览型号TLD7002-16ES的Datasheet PDF文件第71页浏览型号TLD7002-16ES的Datasheet PDF文件第72页浏览型号TLD7002-16ES的Datasheet PDF文件第73页浏览型号TLD7002-16ES的Datasheet PDF文件第74页浏览型号TLD7002-16ES的Datasheet PDF文件第76页浏览型号TLD7002-16ES的Datasheet PDF文件第77页浏览型号TLD7002-16ES的Datasheet PDF文件第78页浏览型号TLD7002-16ES的Datasheet PDF文件第79页
    TLD7002-16ES
    Datasheet
    9 Communication interface
    Table 47
    (continued) RESET_STATUS - structure overview
    Bits Type Description
    Field
    RESET_DC_WRN
    [4]
    [3]
    [2]
    w
    w
    w
    Reset DC_WRN
    Resets the DC_WRN flag.
    RESET_CUR_WRN
    RESET_VFWD_WRN
    Reset CUR_WRN
    Resets the CUR_WRN flag.
    Reset VFWD_WRN
    Resets the VFWD_WRN flag.
    RESERVED
    [1]
    [0]
    w
    w
    Reserved
    RESET_FAULT
    Reset FAULT
    Resets the FAULT flag.
    9.1.11.12. ACK byte
    10
    The device increments the 2-bit slave rolling counter RC counter on every sent response frame.
    In case of an reset condition the RC counter default value is set to 0.
    The ACK byte comprises the response to the master including diagnostic feedback as shown in Figure 38.
    Table 48
    ACK byte - structure overview
    Bits Type Description
    Field
    CRC
    [7:5]
    [4:3]
    r
    r
    CRC, details see CRC-3 for slave response
    MODE
    MODE, power mode state
    00 ... init mode
    01 ... active mode
    10 ... fail-safe mode
    11 ... programming or emulation mode
    RC
    [2:1]
    [0]
    r
    r
    rolling counter, incremented every slave response
    TER
    TER 0 ... current frame has been successfully received 1 ... the received
    frame resulted in a CRC-8 error
    Figure 38
    slave ACK byte
    Datasheet
    75
    Rev.1.00
    2022-05-03
