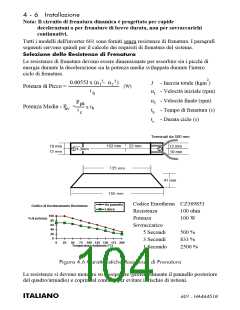

7#0#5###,QVWDOOD]LRQH
&DYL#GL#&RQWUROOR
Si devono tenere i cavi di controllo separati da tutti i cablaggi di potenza, utilizzare
cavi schermati e collegare lo schermo a terra solamente dal lato dell'inverter (fig.
4.3). Per minimizzare le interferenze dovute ad irraggiamento, in conformità alla
EN50081-1, il 601 va inoltre montato in armadio. Si noti che l'armadio deve
assicurare una attenuazione delle emissioni per irraggiamento pari ad almeno 15 dB
tra i 30 ed i 100 MHz per soddisfare i limiti di installazione EMC in "ambiente
residenziale".
&DYL#0RWRUH
Per la conformità all'EMC le connesioni tra inverter e motore devono essere
realizzate con cavi schermati. Collegare lo schermo allo chassis del motore da un lato
ed al pressacavi PE dell'inverter dall'altro.
Qualora risultasse necessario interrompere il cavo schermato per inserire interruttori
od altri dispositivi, collegare comunque la schermatura lungo la distanza più breve
possibile.
Si mantengano i cavi motore distanti da tutti gli altri cavi, predisponendo una
canalina separata. Il metodo raccomandato di cablaggio e schermatura dei cavi
motore è illustrato in Figura 4.3.
PE Alimentazione
L1
L1
L2
L2/N
Monofase
L3
M1/U
Trifase
M1/U
M2/V
M2/V
M3/W
M3/W
PE Alimentazione
Schermo cavo
di Segnale
PE Motore
Pressacavi
per schermo / armatura
Cavo
di Alimentazione
Cavo
Cavo
Motore
di Segnale
)LJXUD#716
,7$/,$12
934#0#+$79784;
