,QVWDOOD]LRQH##7#0#4
,167$//$=,21(
Leggere le avvertenze all'inizio del presente manuale prima di procedere
all'installazione.
/,1((#*8,'$#3(5#,/#&$%/$**,2

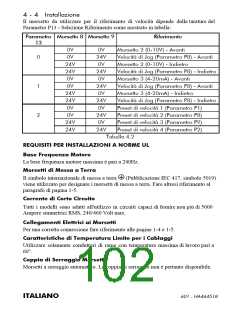

La Serie 601 è stata progettata per rispondere alla Direttiva Europea 89/336/EEC
sull'EMC. In particolare, l'inverter 601 è conforme alle normative per l'immunità e le
emissioni specificate in tabella 2.2 solamente se montato in armadio e con il filtro
RFI opzionale installato.

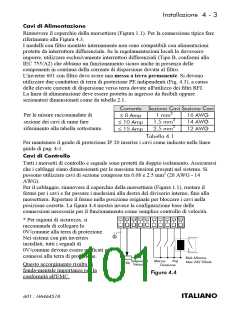

Per prevenire interferenze con altre apparecchiature elettriche presenti, vanno
rispettate le seguenti linee guida per il cablaggio:
0RUVHWWLHUH#D#&RQQHVVLRQH#5DSLGD
Per il cablaggio di controllo e di potenza (Figura 4.1):
• Rimuovere il coperchio morsettiera come da
figura 1.1
• Inserire un cacciavite a taglio (max 3.5 mm) nel
foro di minore dimensione
• Fare leva con il cacciavite per aprire il morsetto
• Mantenendo la leva, inserire il cavo
(per circa 5mm)
• Rimuovere il cacciavite. Il morsetto si chiuderà
)LJXUD#714
premendo il cavo per una connessione sicura

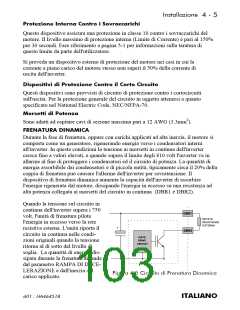

0RUVHWWL#&LUFXLWR#GL#)UHQDWXUD#+0RGHOOL#7339,
• Inserire un cacciavite a taglio (max 3.5 mm) nel
foro come da figura 4.2
• Fare leva con il cacciavite per aprire il morsetto
5HWUR#GHO#ODWR
VXSHULRUH
• Mantenendo la leva, inserire il cavo
(per circa 5mm)
DBR1
• Rimuovere il cacciavite. Il morsetto si chiuderà
premendo il cavo per una connessione sicura
DBR2
)LJXUD#715
934#0#+$79784;
,7$/,$12
