STK433-130-E 参数 Datasheet PDF下载

型号：	STK433-130-E
PDF下载：	下载PDF文件查看货源
内容描述：	厚膜混合集成电路2声道AB类音频功率IC ， 150W + 150W [Thick-Film Hybrid IC 2-channel class AB audio power IC, 150W+150W]
分类和应用：	商用集成电路放大器
文件页数/大小：	11 页 / 180 K
品牌：	SANYO [ SANYO SEMICON DEVICE ]

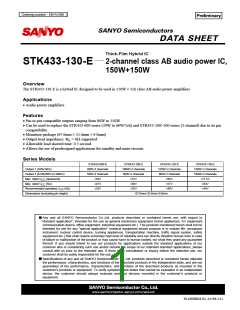

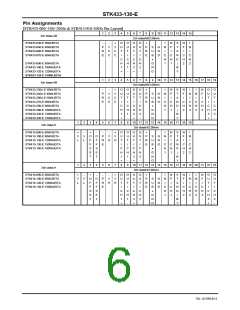

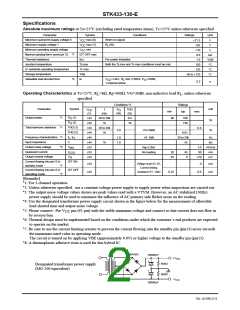

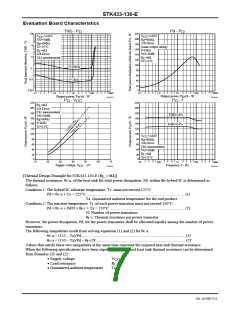

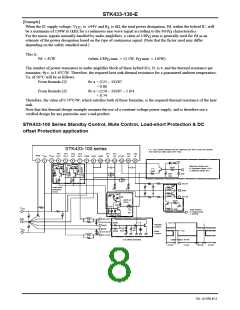

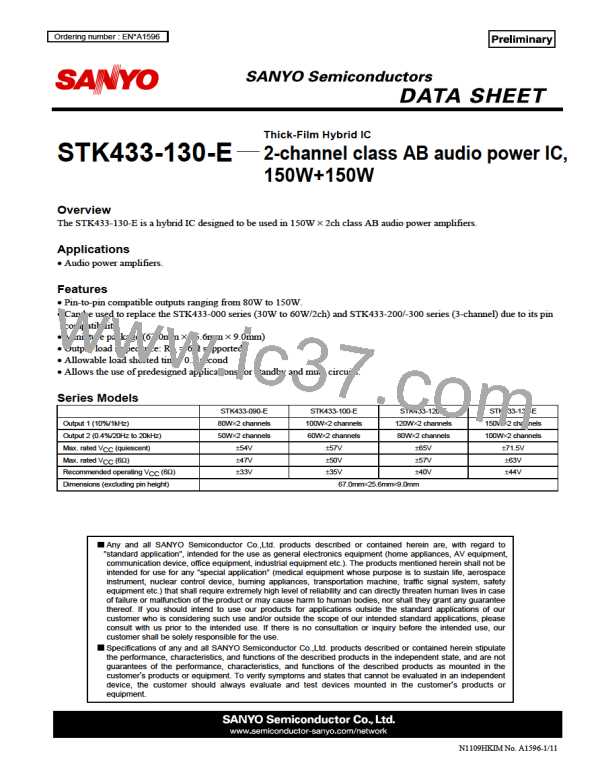

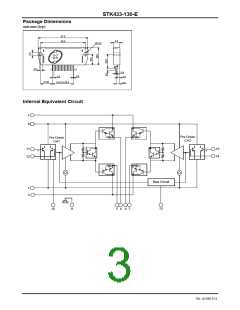

STK433-130-E

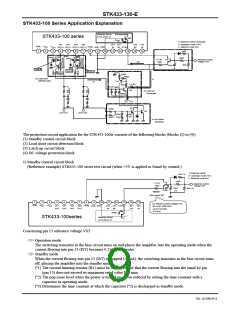

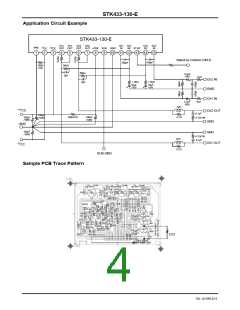

Application Circuit Example

STK433-130-E

Ch1

OUT OUT

Ch1

Ch2

OUT OUT

Ch2

Ch1 Ch1

Ch2

-PRE -V

+PRE SUB GND

ST-BY

10 11 12 13 14 15

Stand-by Control (V#13)

100pF

100Ω

/1W

56kΩ

2.2μF

/50V

3pF

1kΩ

Ch2 IN

1.8kΩ

3pF

10μF

/10V

10μF

/10V

GND

Ch1 IN

1kΩ

2.2μF

/50V

3μH

Ch2 OUT

GND

0.1μF

100μF

/100V

100Ω/1W

4.7Ω

100μF

/100V

100μF

/100V

4.7Ω/1W

GND

100μF

/100V

GND

4.7Ω/1W

0.1μF

3μH

Ch1 OUT

-V

4.7Ω

SUB.GND

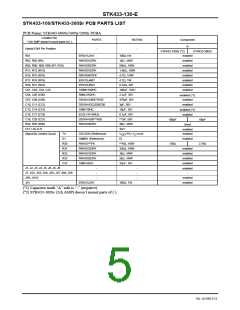

Sample PCB Trace Pattern

C23

No. A1596-4/11
