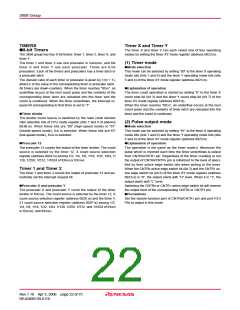

3858 Group

b7

b0

b7

b0

Timer 12, X count source selection register

(T12XCSS : address 002E¹⁶)

Timer Y, Z1 count source selection register

(TYZ1CSS : address 002F¹⁶)

Timer 12 count source selection bits

b3b2b1b0

Timer Y count source selection bits

b3b2b1b0

0 0 0 0 : f(X^IN)/2 or f(XCIN)/2

0 0 0 1 : f(X^IN)/4 or f(XCIN)/4

0 0 1 0 : f(X^IN)/8 or f(XCIN)/8

0 0 1 1 : f(X^IN)/16 or f(XCIN)/16

0 1 0 0 : f(X^IN)/32 or f(XCIN)/32

0 1 0 1 : f(X^IN)/64 or f(XCIN)/64

0 1 1 0 : f(X^IN)/128 or f(XCIN)/128

0 1 1 1 : f(X^IN)/256 or f(XCIN)/256

1 0 0 0 : f(X^IN)/512 or f(XCIN)/512

1 0 0 1 : f(X^IN)/1024 or f(XCIN)/1024

1 0 1 0 :

0 0 0 0 : f(X^IN)/2 or f(XCIN)/2

0 0 0 1 : f(X^IN)/4 or f(XCIN)/4

0 0 1 0 : f(X^IN)/8 or f(XCIN)/8

0 0 1 1 : f(X^IN)/16 or f(XCIN)/16

0 1 0 0 : f(X^IN)/32 or f(XCIN)/32

0 1 0 1 : f(X^IN)/64 or f(XCIN)/64

0 1 1 0 : f(X^IN)/128 or f(XCIN)/128

0 1 1 1 : f(X^IN)/256 or f(X^CIN)/256

1 0 0 0 : f(X^IN)/512 or f(XCIN)/512

1 0 0 1 : f(X^IN)/1024 or f(XCIN)/1024

1 0 1 0 : f(X^CIN)

1 0 1 1 :

1 0 1 1 :

1 1 0 0 :

1 1 0 0 :

Not used

Not used

1 1 0 1 :

1 1 0 1 :

1 1 1 0 :

1 1 1 1 :

1 1 1 0 :

1 1 1 1 :

Timer X count source selection bits

b7b6b5b4

Timer Z1 count source selection bits

b7b6b5b4

0 0 0 0 : f(X^IN)/2 or f(XCIN)/2

0 0 0 1 : f(X^IN)/4 or f(XCIN)/4

0 0 1 0 : f(X^IN)/8 or f(XCIN)/8

0 0 1 1 : f(X^IN)/16 or f(XCIN)/16

0 1 0 0 : f(X^IN)/32 or f(X^CIN)/32

0 1 0 1 : f(X^IN)/64 or f(XCIN)/64

0 1 1 0 : f(X^IN)/128 or f(XCIN)/128

0 1 1 1 : f(X^IN)/256 or f(X^CIN)/256

1 0 0 0 : f(X^IN)/512 or f(X^CIN)/512

1 0 0 1 : f(X^IN)/1024 or f(X^CIN)/1024

1 0 1 0 : f(X^CIN)

0 0 0 0 : f(X^IN)/2 or f(X^CIN)/2

0 0 0 1 : f(X^IN)/4 or f(XCIN)/4

0 0 1 0 : f(X^IN)/8 or f(XCIN)/8

0 0 1 1 : f(X^IN)/16 or f(XCIN)/16

0 1 0 0 : f(X^IN)/32 or f(X^CIN)/32

0 1 0 1 : f(X^IN)/64 or f(XCIN)/64

0 1 1 0 : f(X^IN)/128 or f(XCIN)/128

0 1 1 1 : f(X^IN)/256 or f(XCIN)/256

1 0 0 0 : f(X^IN)/512 or f(X^CIN)/512

1 0 0 1 : f(X^IN)/1024 or f(X^CIN)/1024

1 0 1 0 : f(X^CIN)

1 0 1 1 :

1 0 1 1 :

1 1 0 0 :

1 1 0 0 :

Not used

Not used

1 1 0 1 :

1 1 0 1 :

1 1 1 0 :

1 1 1 1 :

1 1 1 0 :

1 1 1 1 :

b7

b0

Timer Z2 count source selection register

(TZ2CSS : address 0030¹⁶)

Timer Z2 count source selection bits

b3b2b1b0

0 0 0 0 : f(X^IN)/2 or f(XCIN)/2

0 0 0 1 : f(X^IN)/4 or f(XCIN)/4

0 0 1 0 : f(X^IN)/8 or f(XCIN)/8

0 0 1 1 : f(X^IN)/16 or f(X^CIN)/16

0 1 0 0 : f(X^IN)/32 or f(XCIN)/32

0 1 0 1 : f(X^IN)/64 or f(XCIN)/64

0 1 1 0 : f(X^IN)/128 or f(XCIN)/128

0 1 1 1 : f(X^IN)/256 or f(XCIN)/256

1 0 0 0 : f(X^IN)/512 or f(XCIN)/512

1 0 0 1 : f(X^IN)/1024 or f(XCIN)/1024

1 0 1 0 : f(X^CIN)

1 0 1 1 :

1 1 0 0 :

Not used

1 1 0 1 :

1 1 1 0 :

1 1 1 1 :

Not used (returns “0” when read)

Fig. 19 Structure of timer 12, X, timer Y, Z1 and timer Z2 count source selection registers

Rev.1.10 Apr 3, 2006 page 26 of 75

REJ03B0139-0110
