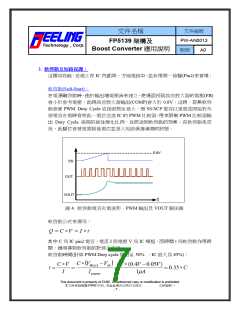

輸出驅動控制級：
在 FP5139 輸出做為 NMOS 或 BJT 的推動級另存在有一控制條件為 BR/CTL
接腳(Pin4)，我們由圖 7 說明 Pin4 在提供接地電阻後所產生的 Ibias 電流與 OUT
的驅動關係方便我們後續在描述規格書上圖 8 ~ 圖 9 的曲線。
當 Pin4 接上電阻 RBR 後，可以由 VBR 電壓除上該電阻即可得到 Ibias 電流，又
該電流的兩倍關係會成為 Q3 及 Q4 的基極驅動電流，此基極驅動電流再乘上
Q3(或 Q4)的飽和電流增益值，就可算出 FP5139 IC OUT 的流入及流出的電流
能力，客戶實際使用下為了簡化設計的麻煩，我們直接用圖 8 及圖 9 的曲線直
接對應可得到同於圖 7 的關係。
圖 7. FP5139 驅動控制與輸出級的關係圖
