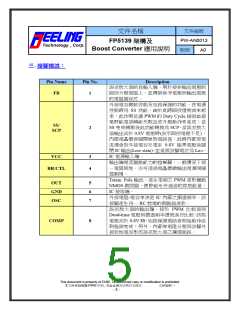

註：當電容為 μ 時單位為秒。
舉例：
電容使用 1μF，則短路保護動作時間為 0.75 秒。
註:
1. SCP 保護動作雖然固定在時間 t 中完成，但系統過載發生的斜率不同，在愈大的過載電流(特別指
短路)，雖然 SCP 時間如期關閉 PWM 輸出，但由於 DC-DC 轉換器中所使用的 NMOS 導通至關
閉須對閘極電容充電，此時間會遠大於 SCP 保護時間，NMOS 的瞬間耐流能力數值是必須在設
計之初考慮進去，否則一旦發生 NMOS 短路燒毀，有可能將電源側直接導入到地，造成系統長
期短路使得貯能電感一併燒毀。
2. 在升壓轉換器的系統應用上若發生輸出端短路，就算 IC 輸出 PWM 關閉使 NMOS 被保護，系統
輸入端之電源仍會直接經電感及二極體送至輸出端，所以測試時只能作過載(輸入電源限流)測試，
否則對二極體及電感都會造成一定的損壞，一般應用上對輸入電源端對策以保險絲是有其必要
的。
