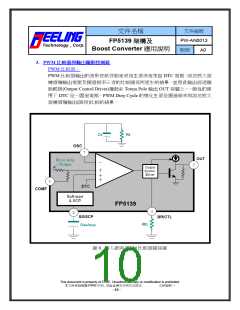

波形關係圖:
圖 11. FP5139 波形關係圖
從圖 11 波形觀察上說明:Idle period setting voltage(Dead-Time)為 IC 內部固定
電位,誤差放大器輸出電位低於該電位時,IC 內部單純以誤差放大器輸出對振
盪頻率做比較,其 Duty Cycle 的變化從 0%到 85%,一旦誤差放大器輸出處於
高電位時(>0.7V),其與振盪頻率的比較將被轉至與該電壓;如此,最大的 Duty
Cycle 將被限制(見圖 11 前後波形),而經 PWM 比較器後被反相至 IC 實際輸出
腳(OUT)上。
在 COMP 電位被拉高至 SCP 比較器的參考電壓 0.8V 後,SCP 功能會在外接
SS/SCP 電容充電到達 0.8V 後啟動,使 PWM OUT 進入鎖住狀態(Low State)。
