    NCS37020DTBR2G 参数 Datasheet PDF下载

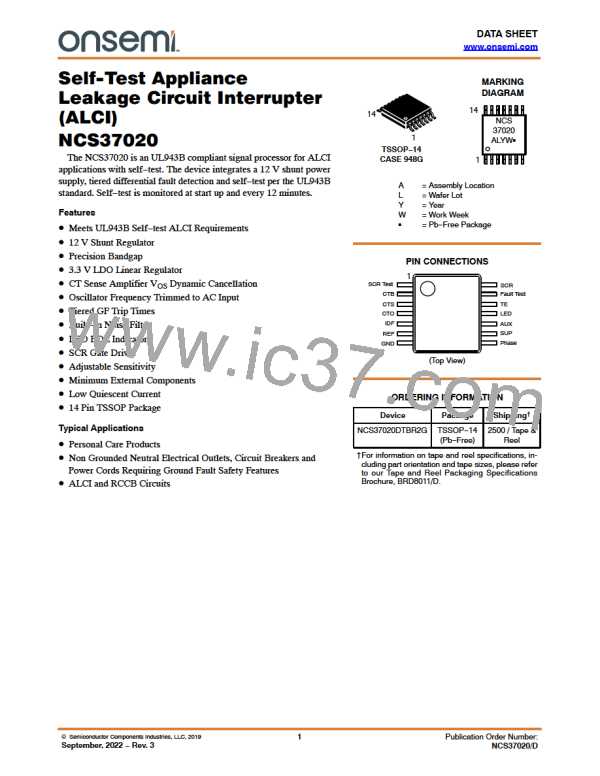

    NCS37020DTBR2G图片预览
    型号： NCS37020DTBR2G
    PDF下载： 下载PDF文件 查看货源
    内容描述： [Self-Test Appliance Leakage Circuit Interrupter (ALCI)]
    分类和应用： 外围集成电路
    文件页数/大小： 13 页 / 361 K
    品牌： ONSEMI [ ONSEMI ]

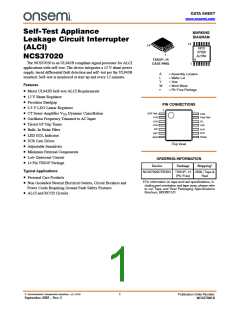

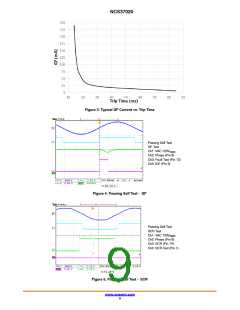

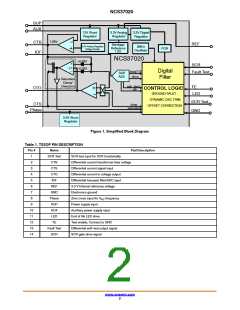

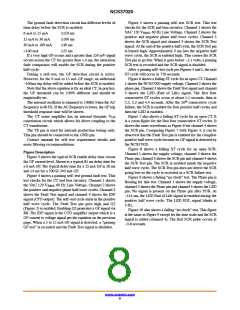

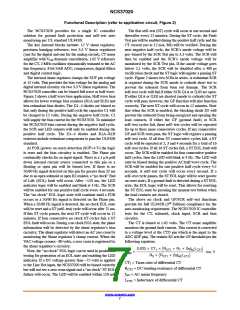

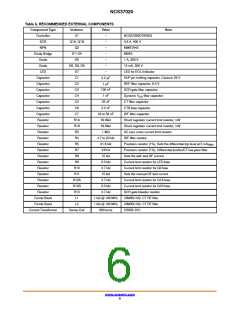

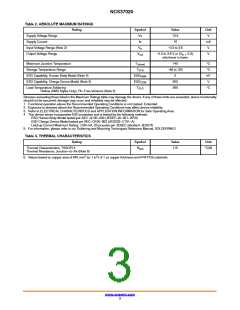

     浏览型号NCS37020DTBR2G的Datasheet PDF文件第1页浏览型号NCS37020DTBR2G的Datasheet PDF文件第2页浏览型号NCS37020DTBR2G的Datasheet PDF文件第3页浏览型号NCS37020DTBR2G的Datasheet PDF文件第4页浏览型号NCS37020DTBR2G的Datasheet PDF文件第6页浏览型号NCS37020DTBR2G的Datasheet PDF文件第7页浏览型号NCS37020DTBR2G的Datasheet PDF文件第8页浏览型号NCS37020DTBR2G的Datasheet PDF文件第9页
    NCS37020
    APPLICATIONS INFORMATION
    TEST
    R11
    RESET
    MOV
    Sense Coil 1:800
    Line Hot
    Load Hot
    Load Neutral
    Line Neutral
    L2
    D8
    R8
    C5
    L1
    R7
    C6
    D6
    D5
    Q1B
    Q1A
    R12A
    SCR Test
    CTB
    SCR
    Fault Test
    TE
    D9
    R10
    C3
    R13
    Q2
    R12B
    CTS
    CTO
    IDF
    C4
    R5
    R4
    LED
    D7
    R9
    LED
    AUX
    C7
    R1B
    D1−4
    R1A
    REF
    SUP
    C1
    C2
    GND
    Phase
    R2
    U1

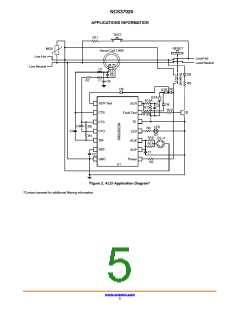

    Figure 2. ALCI Application Diagram*
    *Contact onsemi for additional filtering information
    www.onsemi.com
    5
