Freescale Semiconductor, Inc.
Technical Data — MC68HC705C8A
Section 7. Parallel Input/Output (I/O)
7.1 Contents
7.2
Introduction. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77
7.3
Port A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78
Port A Data Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78
Data Direction Register A. . . . . . . . . . . . . . . . . . . . . . . . . . .79
Port A Logic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80
7.3.1
7.3.2
7.3.3
7.4

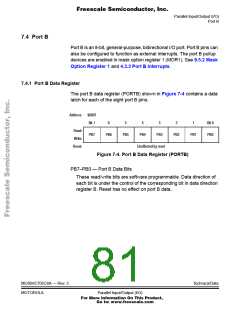

Port B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81
Port B Data Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81
Data Direction Register B. . . . . . . . . . . . . . . . . . . . . . . . . . .82
Port B Logic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83
7.4.1
7.4.2
7.4.3
7.5
Port C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85
Port C Data Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85
Data Direction Register C. . . . . . . . . . . . . . . . . . . . . . . . . . .86
Port C Logic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87
7.5.1
7.5.2
7.5.3
7.6
Port D . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88
7.2 Introduction
This section describes the programming of ports A, B, C, and D.
MC68HC705C8A — Rev. 3
MOTOROLA
Technical Data
Parallel Input/Output (I/O)
