    EN29SL800

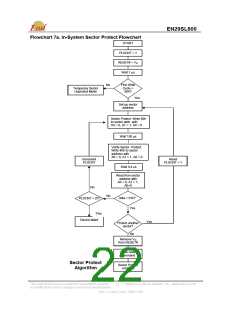

    Flowchart 7a. In-System Sector Protect Flowchart
    START
    PLSCNT = 1
    RESET# = VID
    Wait 1 μs
    No
    First Write
    Cycle =
    60h?
    Temporary Sector
    Unprotect Mode
    Yes
    Set up sector
    address
    Sector Protect: Write 60h
    to sector addr with
    A6 = 0, A1 = 1, A0 = 0
    Wait 150 μs
    Verify Sector Protect:
    Write 40h to sector
    address with
    A6 = 0, A1 = 1, A0 = 0
    Increment
    PLSCNT
    Reset
    PLSCNT = 1
    Wait 0.4 μs
    Read from sector
    address with
    A6 = 0, A1 = 1,
    A0=0
    No
    No
    Data = 01h?
    Yes
    PLSCNT = 25?
    Yes
    Device failed
    Yes
    Protect another
    sector?
    No
    Remove VID
    from RESET#
    Write reset
    command
    Sector Protect
    Algorithm
    Sector Protect
    complete
    This Data Sheet may be revised by subsequent versions
    or modifications due to changes in technical specifications.
    ©2004 Eon Silicon Solution, Inc., www.essi.com.tw
    22
    Rev. D, Issue Date: 2006/11/06
