AK4367VN 参数 Datasheet PDF下载

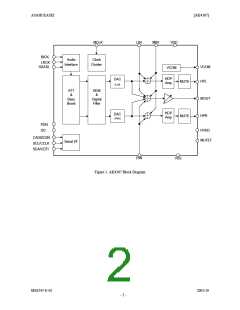

AK4367VN图片预览
型号: AK4367VN
PDF下载: 下载PDF文件 查看货源
内容描述: 低功耗24位双声道DAC,具有HP - AMP和输出混音器 [Low Power 24-Bit 2ch DAC with HP-AMP & Output Mixer]
分类和应用: 转换器数模转换器
文件页数/大小: 38 页 / 439 K
品牌: AKM [ ASAHI KASEI MICROSYSTEMS ]
 浏览型号AK4367VN的Datasheet PDF文件第2页浏览型号AK4367VN的Datasheet PDF文件第3页浏览型号AK4367VN的Datasheet PDF文件第4页浏览型号AK4367VN的Datasheet PDF文件第5页浏览型号AK4367VN的Datasheet PDF文件第7页浏览型号AK4367VN的Datasheet PDF文件第8页浏览型号AK4367VN的Datasheet PDF文件第9页浏览型号AK4367VN的Datasheet PDF文件第10页
ASAHI KASEI
[AK4367]
ANALOG CHARACTERISTICS
(Ta=25°C; VDD=HVDD=2.4V, VSS=0V; fs=44.1kHz; BOOST OFF; Signal Frequency =1kHz; Measurement band
width=10Hz 20kHz; Headphone-Amp: Load impedance is a serial connection with RL =16and CL=220µF. (Refer to
Figure 33); Mono output: RL =16; unless otherwise specified)
Parameter
min
typ
max
Units
24
bit
DAC Resolution
-
-
Headphone-Amp: (HPL/HPR pins) (Note 3)
Analog Output Characteristics
THD+N
-
-
-
84
-
84
-
dB
dB
dB
dB
dB
dB
dB
dB
4.8dBFS Output, Po=10mW@16, 2.4V
3dBFS Output, Po=28mW@16, 3.3V
3dBFS Output, Po=14mW@32, 3.3V
60dBFS Output, A-weighted, 2.4V
60dBFS Output, A-weighted, 3.3V
A-weighted, 2.4V
55
55
57
92
94
92
45
-
-
-
-
-
-
-
D-Range
S/N
A-weighted, 3.3V
94
80
Interchannel Isolation
60
DC Accuracy
Interchannel Gain Mismatch
Gain Drift
Load Resistance
-
-
16
0.2
200
-
-
-
-
-
dB
ppm/°C
(Note 4)
(Note 5)
Load Capacitance
-
300
Output Voltage
Max Output Power
1.02
-
-
1.13
26
50
1.24
-
-
Vpp
mW
mW
(4.8dBFS Output)
RL=16, 2.4V
RL=16, 3.3V
Mono Output: (MOUT pin) (Note 6)
Analog Output Characteristics:
THD+N
S/N
(0dBFS Output)
(A-weighted)
-
84
dB
dB
60
92
50
-
DC Accuracy
Gain Drift
Load Resistance
Load Capacitance
Output Voltage
-
10
-
200
-
-
-
-
ppm/°C
kΩ
pF
(Note 4)
(Note 7)
25
1.74
1.42
1.58
Vpp
Output Volume: (MOUT pin)
Step Size
1
30
2
-
3
0
dB
dB
Gain Control Range
Note 3. DACL=DACR bits = “1”, MINL=MINR=LINL=RINR bits = “0”, ATTL=ATTR=0dB.
Note 4. AC Load
Note 5. Output voltage is proportional to VDD voltage. Vout = 0.47 x VDD(typ)@4.8dBFS.
Note 6. DACM bit = “1”, DACL=DACR bits = “0”, LINM=RINM=MINM bits = “0”, ATTL=ATTR=ATTM=0dB, and
common mode signal is input to L/Rch of DAC.
Note 7. Output voltage is proportional to VDD voltage. Vout = 0.66 x VDD(typ).
MS0247-E-02
2005/10
- 6 -
