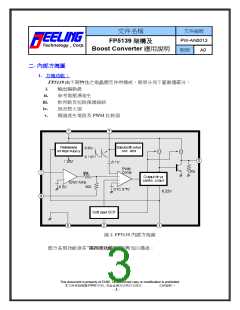

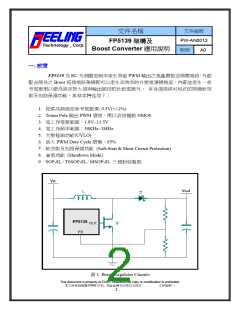

三. 接腳描述：
Pin Name
FB
Pin No.
Description
誤差放大器的負輸入端，用於接在輸出電壓的
回授分壓電阻上，並得到參考電壓與輸出電壓
的電阻關係式。
1
外接電容做軟啟動及短路保護的功能，在電源
啟動時為 SS 功能，由於此時回授信號尚未起
來，此作用是讓 PWM 的 Duty Cycle 緩張並避
免貯能電感轉能失敗造成升壓動作未完成；當
SS 完成轉壓後此功能轉換為 SCP，當誤差放大
器輸出高於 0.8V 電壓時(表示回授電壓不足)，
內部電晶體會關閉原放電路徑，此時內部定電
流源會對外接電容充電至 0.8V 臨界電壓後關
閉 IC 輸出(Low state)，並重置該腳電位為 Low。
IC 電源輸入端。
SS/
SCP
2
VCC
3
4
輸出端電流驅動能力的控制腳，一般情況下接
一電阻到地，亦可透過電晶體做輸出電源開關
控制用。
BR/CTL
Totem Pole 輸出，產生定頻之 PWM 波形推動
NMOS 做開關，使貯能元件適當的存放能量。
IC 接地端。
外接電阻-電容來決定 IC 內部之振盪頻率，該
接腳產生為一 RC 放電的倒鋸齒波形。
誤差放大器的輸出端，接於 PWM 比較器與
Dead-time 電壓與振盪頻率信號進行比較，該點
電壓高於 0.8V 時，短路保護電路會開始動作直
到栓鎖完成；另外，內部有電阻分壓與該腳外
接對地電容形成誤差放大器之補償回路。
OUT
GND
OSC
5
6
7
COMP
8
