型号：	HV513
PDF下载：	下载PDF文件查看货源
内容描述：	8通道串行到并行转换器与高压推挽输出， POL ，高阻和短路检测 [8-Channel Serial to Parallel Converter with High Voltage Push-Pull Outputs, POL, Hi-Z, and Short Circuit Detect]
分类和应用：	转换器高压
文件页数/大小：	6 页 / 119 K
品牌：	SUPERTEX [ Supertex, Inc ]

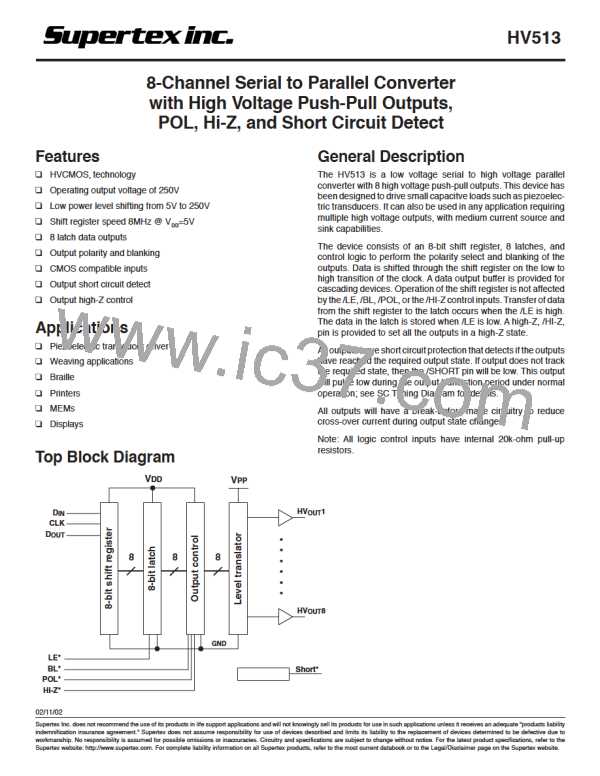

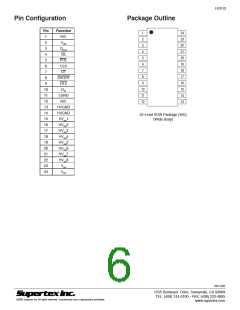

HV513

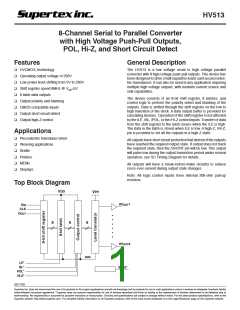

Functional Block Diagram

POL

L/T

HV_OUT1

D_IN

CLK

8-Bit

Static

Shift

8 Latches

6 Additional

Outputs

L/T

HV_OUT8

D_OUT

HI-Z

Short Detect

Short

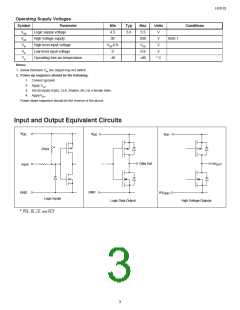

POL, BL, LE, and HI-Z have internal 20kΩ pull-up resistors.

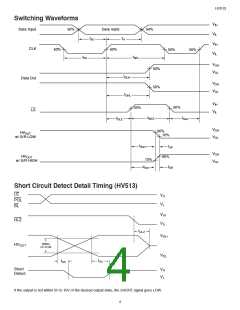

Function Table

Inputs

Outputs

Shift Reg

HV Outputs Data Out

Data

CLK

/LE

/BL

/POL

/HI-Z

Function

2…8

*…*

2..8

H…H

L…L

All on

All off

Invert mode

Load S/R

*…* (b)

*…*

H or L

H or L *…*

*…*

Store Data in latches

Transparent mode

*…* (b)

*…*

H *…*

High impedance

outputs

Outputs High-Z

Outputs ON

*…*

* *…*
