    USB97CFDC2-01 参数 Datasheet PDF下载

    USB97CFDC2-01图片预览
    型号： USB97CFDC2-01
    PDF下载： 下载PDF文件 查看货源
    内容描述： USB软盘控制器 [USB Floppy Disk Controller]
    分类和应用： 控制器
    文件页数/大小： 24 页 / 161 K
    品牌： SMSC [ SMSC CORPORATION ]

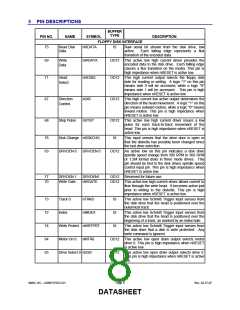

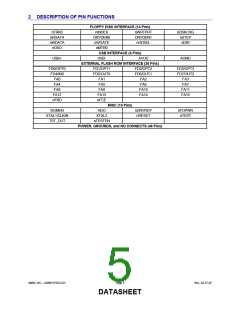

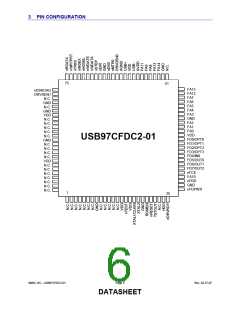

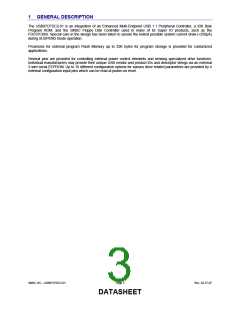

     浏览型号USB97CFDC2-01的Datasheet PDF文件第3页浏览型号USB97CFDC2-01的Datasheet PDF文件第4页浏览型号USB97CFDC2-01的Datasheet PDF文件第5页浏览型号USB97CFDC2-01的Datasheet PDF文件第6页浏览型号USB97CFDC2-01的Datasheet PDF文件第8页浏览型号USB97CFDC2-01的Datasheet PDF文件第9页浏览型号USB97CFDC2-01的Datasheet PDF文件第10页浏览型号USB97CFDC2-01的Datasheet PDF文件第11页
    4

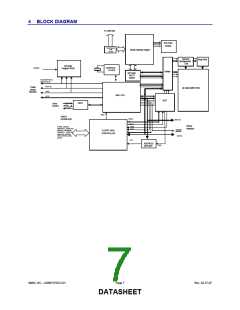

    BLOCK DIAGRAM
    To USB Bus
    End Point
    Control
    High Speed
    USB
    XCVR
    Serial Interface Engine
    Memory
    Management
    Unit
    Map RAM
    32K Byte
    Program ROM
    ROMEN
    CONTROL
    CLOCK
    Arbiter
    SIE DMA
    RX/TX
    Queue
    FD[7:0]/OPT[3:0]
    /IN0/OUT[2:0]
    FA[15:0]
    Flash/
    SRAM
    Interface
    4k Data Buffer RAM
    nFRD
    nFCE
    8051 CPU
    8237
    nDRVRDY
    nHDO
    GPIO
    Drive
    Control
    nFDPWR
    IRQ0
    DRIVE
    INTERFACE
    DRQ2
    TC
    SA[13:0]
    nDAK2
    nIOW
    nIOR
    SRAM
    Interface
    nTRK0, nINDEX,
    nWRTPRT, nDSKCHG
    nRDATA, DRVDEN0,
    DRVDEN1, nWDATA,
    nWGATE, nHDSEL,
    nDIR, nMTR0, nDS0,
    nMEMW
    nMEMR
    FLOPPY DISK
    CONTROLLER
    SD[7:0]
    nSTEP
    nCE
    ADDRESS
    DECODE
    AEN
    SMSC DS – USB97CFDC2-01
    Page 7
    Rev. 02-27-07
    DATASHEET
