    ST7781 参数 Datasheet PDF下载

    ST7781图片预览
    型号： ST7781
    PDF下载： 下载PDF文件 查看货源
    内容描述： 262K色单 - 芯片TFT控制器/驱动器 [262K Color Single - Chip TFT Controller/Driver]
    分类和应用： 驱动器控制器
    文件页数/大小： 88 页 / 1281 K
    品牌： SITRONIX [ SITRONIX TECHNOLOGY CO., LTD. ]
     浏览型号ST7781的Datasheet PDF文件第28页浏览型号ST7781的Datasheet PDF文件第29页浏览型号ST7781的Datasheet PDF文件第30页浏览型号ST7781的Datasheet PDF文件第31页浏览型号ST7781的Datasheet PDF文件第33页浏览型号ST7781的Datasheet PDF文件第34页浏览型号ST7781的Datasheet PDF文件第35页浏览型号ST7781的Datasheet PDF文件第36页
    ST7781

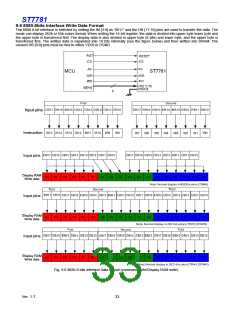

    9.5 8080-9bits Interface Write Data Format
    The 8080-9bits interface is selected by setting the IM [3:0] = “1011” and the DB [17:9] pins are used to transfer the data. When
    writing the 16-bit register, the data is divided into upper byte and lower byte and the upper byte is transferred first. The display
    data is also divided in upper byte (9 bits) and lower byte, and the upper byte is transferred first. The unused DB [8:0] pins must
    be tied to either VDDI or DGND.
    /RST
    /CS
    RESET
    /CS
    A0
    RS
    MCU
    ST7781
    /WR
    /RD
    /WR
    /RD
    DB[17:9]
    DB[8:0]
    D[8:0]
    9
    Fig. 9.5 8080-9 bits Interface Data Format (Command Write/Display RAM Write)
    Ver. 1.7
    32
