    S-8211CAB-M5T1G 参数 Datasheet PDF下载

    S-8211CAB-M5T1G图片预览
    型号： S-8211CAB-M5T1G
    PDF下载： 下载PDF文件 查看货源
    内容描述： 电池保护IC 1格包 [BATTERY PROTECTION IC FOR 1-CELL PACK]
    分类和应用： 电池光电二极管
    文件页数/大小： 41 页 / 403 K
    品牌： SII [ SEIKO INSTRUMENTS INC ]
     浏览型号S-8211CAB-M5T1G的Datasheet PDF文件第14页浏览型号S-8211CAB-M5T1G的Datasheet PDF文件第15页浏览型号S-8211CAB-M5T1G的Datasheet PDF文件第16页浏览型号S-8211CAB-M5T1G的Datasheet PDF文件第17页浏览型号S-8211CAB-M5T1G的Datasheet PDF文件第19页浏览型号S-8211CAB-M5T1G的Datasheet PDF文件第20页浏览型号S-8211CAB-M5T1G的Datasheet PDF文件第21页浏览型号S-8211CAB-M5T1G的Datasheet PDF文件第22页

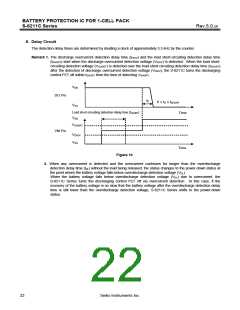

    BATTERY PROTECTION IC FOR 1-CELL PACK
    S-8211C Series
    Rev.5.0_00
    R1 =
    220 Ω
    VDD
    IDD
    A
    VDD
    VSS
    V1
    V1
    S-8211C Series
    S-8211C Series
    VM
    VSS
    VM
    DO
    CO
    DO
    CO
    V2
    V VDO
    V VCO
    V VDO
    V VCO
    COM
    COM
    Figure 5 Test Circuit 1
    Figure 6 Test Circuit 2
    IDD
    A
    VDD
    VDD
    V1
    V1
    S-8211C Series
    S-8211C Series
    VSS
    VM
    VSS
    VM
    DO
    CO
    DO
    A
    CO
    A
    A IVM
    V2
    IDO
    V4
    ICO
    V3
    V2
    COM
    COM
    Figure 7 Test Circuit 3
    Figure 8 Test Circuit 4
    VDD
    V1
    S-8211C Series
    VSS
    VM
    DO
    CO
    Oscilloscope
    Oscilloscope
    V2
    COM
    Figure 9 Test Circuit 5
    18
    Seiko Instruments Inc.
