TOP252-262

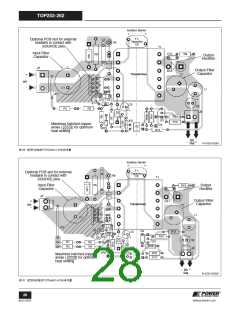

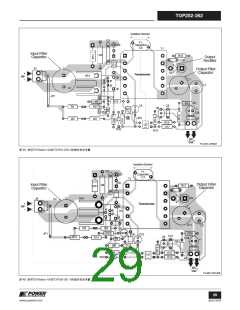

关键应用考量
TOPSwitch-HX与TOPSwitch-GX
表4就TOPSwitch-HX和TOPSwitch-GX的性能及特性进行了
比较。许多新的特性都省去了额外分立元件的使用，一些特
性增强了设计的稳定性，可以节约变压器及其他功率元件的
成本。
TOPSwitch-HX与TOPSwitch-GX
功能
TOPSwitch-GX
TOPSwitch-HX
TOPSwitch-HX产品优点
EcoSmart
线性频率降低到30 kHz
(@ 132 kHz)，占空比<10%
多模式工作，线性频率降
低到30 kHz (@ 132 kHz)，
多周期调制（几乎无噪声）
•
在整个负载范围内提高了效率（例如，25%的
负载点）
•
•
提高了待机效率
提高了空载功耗
输出过压保护(OVP)
不具有
用户可编程的初级或次级
迟滞或锁存过压保护OVP
•
•
在开环故障期间为电源输出提供保护
最大化设计的灵活性
降低占空比的线电压前馈
开关频率DIP-8封装
线性减低
双斜率降低，导通初始点
更低、更准确
•
•
改善了线电压纹波抑制
缩小了DC总线电容
132 kHz
66 kHz
•
•
增加了给定MOSFET尺寸的输出功率
DIP-8封装中MOSFET导通
电阻降至最低
3.0 Ω (TOP246P)
1.8 Ω (TOP258P)
设计增加了输出功率，无需外部散热器件
I2f调节
不具有
-10% / +20%
2%
•
•
增加了给定磁芯尺寸的输出功率
减小了过载功率
自动重启动占空比
5.6%
•
在开环故障期间降低了传输的平均输出功率
频率抖动
4 kHz @ 132 kHz
2 kHz @ 66 kHz
5 kHz @ 132 kHz
2.5 kHz @ 66 kHz
•
降低了EMI滤波成本
热关断
130 °C至150 °C
135 °C至150 °C
•
•
增加了设计裕量
外部限流点
30%-100%的限流点
30%-100%的限流点，
减少了使用外部限流点时的容差
在0.7 × ILIMIT时带额外微调
欠压检测阈值
软启动
50 mA（2 MΩ检测阻抗）
25 mA（4 MΩ检测阻抗）
以17 ms扫描多模式特性
•
减少了低空载功耗的损耗
10 ms占空比和电流限流点
的抬升
•
•
降低了启动时峰值电流和元件的电压压力
平滑了输出电压的上升
表 4. TOPSwitch-GX与TOPSwitch-HX比较
