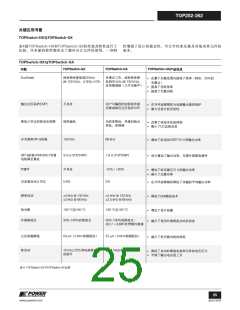

TOP252-262
将流入TOPSwitch的“M”引脚,TOPSwitch启动迟滞过压
保护,尝试自动重启动。电阻R5将流入M引脚的电流限制到
< 336 uA,从而设置迟滞过压保护。如果需要锁存型输出过压保
护,将R5的值降低到20 Ω即可。
应用范例
高效率的35 W双输出 - 宽范围输入电源
图41所示电路利用了TOPSwitch-HX的一些特性来降低系统成
本、减小电源尺寸、提高效率。此设计提供35 W的总连续输出
功率,采用90V到265V交流输入,在50 ºC环境下以开放式模式
工作。使用TOP258P时满载额定效率可达84%。使用DIP-8型封
装时,此设计提供35 W的连续输出功率,这是通过器件下方电
路板上起散热作用的铜片区域来实现的。与前几代TOPSwitch
产品相比,有多种工作模式的TOPSwitch-HX大大改善了电源
空载、待机和轻载性能。
放大器TL431用于控制输出电压。二极管D9、电容C20和电阻
R16形成软结束电路。开始时,电容C20放电。当输出电压开始
上升时,电流将流经U2A内的光耦二极管、电阻R13和二极管
D9,给电容C20充电。这为初级侧的电路提供了反馈电流。
当电容C20开始充电且控制扩大器IC U3开始工作时,光耦二极管
U2A中的电流将逐渐减小。这样可确保输出电压逐渐递增,并在
无过冲的情况下稳定到最终值。电阻R16可确保在电容C20在启
动后一直保持充电,这样在启动后可有效地将C20与反馈电路隔
离开了。电源关断后,电容C20通过R16开始放电。
电阻R3和R4实现线电压检测,将线电压UV设定为100 VDC,线
电压OV设定为450 VDC。
二极管D5和电阻R6、R7、电容C6以及TVS VR1组成箝位网络,
在MOSFET关断后限制TOPSwitch的漏极电压。TVS VR1提供预
设的最大箝位电压,通常在出现故障如过载时导通。这样,可
为RCD箝位(R6、R7、C6和D5)选取正常工作所需的容量,
以使轻载时的效率达到最高。如果反馈电路失效,电源输出端
的电压可能会超过稳压限制范围。输出端增加的电压同时也会
导致偏置绕组输出端电压的增加。齐纳二极管VR2将击穿,电流
电阻R20、R21和R18形成分压器网络。此分压器网络的输出基
本上依赖于R20和R21构成的分压器电路,并且由于电阻R18与
分压器网络的输出端相连,因此在15V输出电压发送变化时,其
输出电压也将会发生一定程度的变化。只有在加载5V输出(这会
导致15V输出在高端规格下工作)时,电阻R19和齐纳二极管
VR3才可改善交叉稳压。
C7
C12
470 pF
100 V
R11
33 7
C6
2.2 nF
3.9 nF
250 VAC
1 kV
C13
680 MF
25 V
C14
680 MF
25 V
C15
220 MF
25 V
D7
SB560
L2
T1
EER28
R6
3.3 MH
+12 V,
2 A
22 k7
2
7
2 W
VR1
C16
470 pF
100 V
C18
220 MF
10 V
D1
1N4937
D2
1N4007
R12
33 7
L3
3.3 MH
P6KE200A
RTN
3
11
+5 V,
2.2 A
D8
R7
SB530
20 7
1/2 W
4
9
6
RTN
C17
C10
2200 MF
10 MF
10 V
C11
2.2 nF
250 VAC
D5
FR106
R10
4.7 7
50 V
R3
2.0 M7
D3
1N4937
D4
1N4007
D6
R19
10 7
FR106
5
L1
6.8 mH
R4
2.0 M7
VR3
R14
BZX55B8V2
8.2 V
22 7
R13
330 7
C4
100 MF
400 V
2%
C19
1.0 MF
50 V
R1
R2
VR2
1N5250B
20 V
1 M7 1 M7
R5
5.1 k7
C3
220 nF
275 VAC
R15
1 k7
F1
3.15 A
U2B
PS2501-
1-H-A
U2A
TOPSwitch-HX
PS2501-
1-H-A
tO
R18
196 k7
1%
R20
RT1
10 7
D
M
U1
L
E
N
TOP258PN
C
12.4 k7
CONTROL
1%
R17
10 k7
R16
10 k7
D9
1N4148
R8
S
6.8 7
C8
100 nF
50 V
90 - 265
VAC
C21
220 nF
50 V
C9
47 MF
16 V
C20
10 MF
50 V
U3
TL431
2%
R21
10 k7
1%
PI-4747-020508
图 41. 使用TOP258PN设计的35 W双输出电源
