    Ver 1.3
    PRELIMINARY
    EAGLE
    3.32
    JTAG of EAGLE
    3.32.1 Features
    - Supports mandatory instruction ( Sample/Preload, EXTEST , Bypass, IDCODE)
    - Supports CPU debug instruction (EISC debug )
    3.32.2 Block diagram
    Figure 3-64 JTAG Block Diagram
    3.32.3 Description

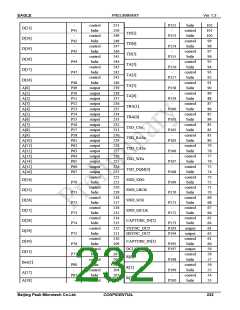

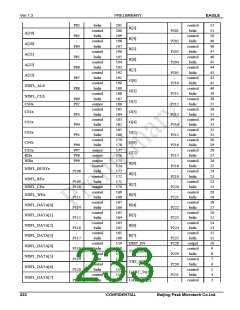

    JTAG is composed of instruction register, 4 data registers(Bypass register, IDCODE register EISC Debug register,
    boundary scan register) and Tap controller
    3.32.3.1 JTAG Instruction
    Instruction register and data registers are connected to TDI. Every register output is transferred through Mux and TDO and
    the contents of instruction register selects one register among the 4 data registers.
    Instruction
    Sample / Preload
    Bypass
    Binary code
    0011
    Selected register
    Boundary scan register
    Bypass register
    1111
    EXTEST
    IDCODE
    0000
    1010
    Boundary scan register
    IDCODE register
    EISC Debug
    1001 / 1011
    EISC Debug register
    229
    CONFIDENTIAL
    Beijing Peak Microtech Co.Ltd.
