    59628864406ZXC 参数 Datasheet PDF下载

    59628864406ZXC图片预览
    型号： 59628864406ZXC
    PDF下载： 下载PDF文件 查看货源
    内容描述： MIL -STD - 1553A / B总线收发器 [MIL-STD-1553A/B Bus Transceiver]
    分类和应用： 总线收发器
    文件页数/大小： 24 页 / 563 K
    品牌： ETC [ ETC ]
     浏览型号59628864406ZXC的Datasheet PDF文件第15页浏览型号59628864406ZXC的Datasheet PDF文件第16页浏览型号59628864406ZXC的Datasheet PDF文件第17页浏览型号59628864406ZXC的Datasheet PDF文件第18页浏览型号59628864406ZXC的Datasheet PDF文件第20页浏览型号59628864406ZXC的Datasheet PDF文件第21页浏览型号59628864406ZXC的Datasheet PDF文件第22页浏览型号59628864406ZXC的Datasheet PDF文件第23页
    LEAD 1 INDICATOR
    b
    D
    0.016±.002
    1.00+.025
    -
    e
    .050
    E
    L
    0.700±0.015
    C
    0.007
    A
    +0.002
    -0.001
    0.130 MAX.
    Q
    0.070±0.010
    (AT CERAMIC BODY)
    Notes:
    1. Package material: opaque ceramic.
    2. All package plating finishes are per MIL-M-38510.
    3. Lid is not connected to any electrical potential.
    4. It is recommended that package ceramic be mounted to a heat removal rail located in the
    printed circuit board. A thermally conductive material such as Mereco XLN-589 or
    equivalent should be used.

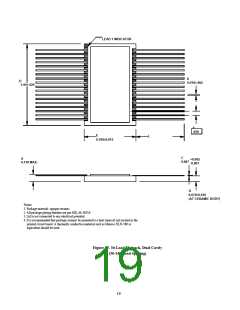

    Figure 15. 36-Lead Flatpack, Dual Cavity
    (50-Mil Lead Spacing)
    19
