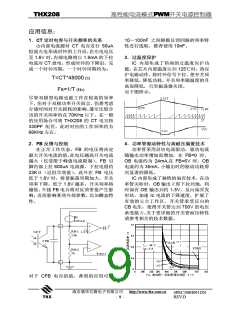

高性能电流模式PWM开关电源控制器
THX208
应用信息：
1．CT 定时电容与开关频率的关系
10－100nF 之间根据反馈回路的频率特
性进行选取，推荐使用 10nF。

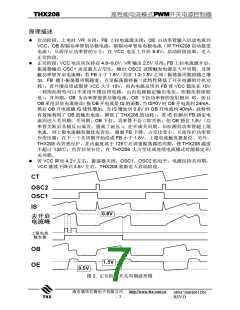

由内部电流源对 CT 电容进行 50uA
恒流充电形成时钟的上升沿，在 充 电电压
至 1.6V 时，内部电路将以 1.9mA 的下拉
电流对 CT 放电，形成时钟的下降沿，完
成一个时钟周期，一个时钟周期约为：

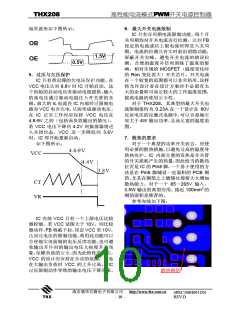

3．过温度保护
IC 内部集成了精确的过温度保护功
能。在 芯 片 内部温度达到 125℃时，热保
护电路动作，将时钟信号下拉，使开关频
率降低，降低功耗。开关频率随温度的升
高而降低，直至振荡器关闭。
如下图所示，
T=CT*48000 (S)
Fs=1/T (Hz)
尽管双极型电路也能工作在较高的频率
下，但对于双极功率开关而言，仍需考虑
存储时间对开关损耗的影响。通常比较合
适的开关频率约在 70KHz 以下。在一般
的应用场合可将 THX208 的 CT 电容按
330PF 配置，此时对应的工作频率约为
66KHz 左右。
2．FB 反馈与控制
4．功率管驱动特性与高耐压偏置技术
功率管采用斜坡电流驱动，驱动电流
随输出功率增加而增加，在 FB=0 时，
OB 电流约为 24mA,在 FB=6V 时，OB
电流约为 35mA，小输出时的驱动功耗得
到显著的降低。
在正常工作状态，FB 的电压将决定
最大开关电流的值，此电压越高开关电流
越大（仅受限于峰值电流限制）。FB 引
脚内部上拉 600uA 电流源，下拉电阻约
23KΩ（近似等效值）。此外在 FB 电压
低于 1.8V 时，将使振荡周期加大，开关
频率下降，低于 1.8V 越多，开关频率将
越低。外接 FB 电容将对反馈带宽产生影
响，进而影响某些外部参数，比 如 瞬 态 特
性。
IC 内部集成了独特的偏置技术，在 功
率管关断时，OB 输出立即下拉到地，同
时偏置 OE 输出到约 1.5V，反向偏置发
射结，加速 Ic 电流的下降速度，扩展了
有效的安全工作区，开关管承受反向的
CB 电压，使得开关管达到 700V 的电压
承受能力。关于更详细的开关管耐压特性
请参考相关的技术数据。
对于 CFB 电容的值，典型的应用可在
南京通华芯微电子有限公司 http://www.thx.com.cn
- 9 -
SPEC208H0911D1
REV:D
