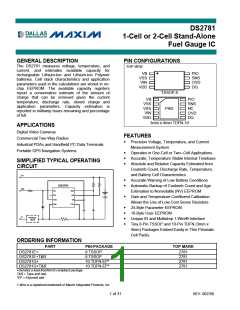

DS2781G+图片预览
型号: DS2781G+
PDF下载: 下载PDF文件 查看货源
内容描述: [Power Supply Support Circuit, Fixed, 1 Channel, 3 X 4 MM, LEAD FREE, TDFN-10]
分类和应用:
文件页数/大小: 31 页 / 403 K
品牌: MAXIM [ MAXIM INTEGRATED PRODUCTS ]
 浏览型号DS2781G+的Datasheet PDF文件第1页浏览型号DS2781G+的Datasheet PDF文件第3页浏览型号DS2781G+的Datasheet PDF文件第4页浏览型号DS2781G+的Datasheet PDF文件第5页浏览型号DS2781G+的Datasheet PDF文件第6页浏览型号DS2781G+的Datasheet PDF文件第7页浏览型号DS2781G+的Datasheet PDF文件第8页浏览型号DS2781G+的Datasheet PDF文件第9页
DS2781
ABSOLUTE MAXIMUM RATINGS
Voltage Range on VDD, VIN Relative to VSS
-0.3V to +12V
Voltage Range on Any Pin Relative to VSS
Continuous Sink Current, DQ, PIO
Operating Temperature Range
Storage Temperature Range
-0.3V to +6.0V
20mA
-40°C to +85°C
-55°C to +125°C
Soldering Temperature
Refer to the IPC/JEDEC J-STD-020 Specification.
Stresses beyond those listed under “Absolute Maximum Ratings” may cause permanent damage to the device. These are stress ratings only,
and functional operation of the device at these or any other conditions beyond those indicated in the operational sections of the specifications is
not implied. Exposure to the absolute maximum rating conditions for extended periods may affect device reliability.
RECOMMENDED DC OPERATING CHARACTERISTICS
(VDD = 2.5V to 10V, TA = -20°C to +70°C, unless otherwise noted. Typical values are at TA = +25°C)
PARAMETER
Supply Voltage
SYMBOL
CONDITIONS
MIN
TYP
MAX
UNITS
VDD
(Note 1)
(Note 1)
+2.5
-0.3
+10
V
V
VIN Voltage Range
VDD + 0.3
DQ, PIO Voltage Range
(Note 1)
-0.3
+5.5
V
V
V
VDD > 3.0V,
VB Output Voltage
OVD Voltage Range
VVB
2.5
2.8
3.1
I
VB = 500μA,
(Note 1)
(Note 1)
-0.3
VVB + 0.3
DC ELECTRICAL CHARACTERISTICS
(VDD = 2.5V to 10V, TA = -20°C to +70°C, unless otherwise noted. Typical values are at TA = +25°C.)
PARAMETER
ACTIVE Current
SYMBOL
CONDITIONS
IVB = 0
TA > +50°C, IVB = 0
VB = 0, (Note 5)
MIN
TYP
MAX
95
UNITS
IACTIVE
70
μA
10
SLEEP Mode Current
ISLEEP
μA
I
3
5
Input Logic-High:DQ, PIO
Input Logic-Low: DQ, PIO
Output Logic-Low: DQ, PIO
VIH
VIL
(Note 1)
1.5
V
V
V
(Note 1)
0.6
0.4
VOL
IOL = 4mA (Note 1)
Pulldown Current: DQ, PIO
Input Logic-High: OVD
Input Logic-Low: OVD
VIN Input Resistance
DQ Capacitance
DQ SLEEP Timeout
Undervoltage SLEEP
Threshold
IPD
VIH
VIL
RIN
CDQ
tSLEEP
VDQ, VPIO = 0.4V
(Note 1)
(Note 1)
0.2
μA
V
V
MΩ
pF
s
VVB - 0.2
15
VSS + 0.2
(Note 4)
DQ < VIL
UVTH = 1, (Note 1)
UVTH = 0, (Note 1)
50
2
4.9
2.45
1.5
4.8
2.40
2.5
5.0
2.50
VSLEEP
V
ELECTRICAL CHARACTERISTICS: TEMPERATURE, VOLTAGE, CURRENT
(VDD = 2.5V to 10V, TA = -20°C to +70°C, unless otherwise noted. Typical values are at TA = +25°C.)
PARAMETER
Temperature Resolution
Temperature Error
SYMBOL
TLSB
CONDITIONS
MIN
TYP
MAX
UNITS
°C
0.125
TERR
±3
°C
Voltage Resolution
VLSB
9.76
mV
2 of 31
