    Si4430/31/32-B1

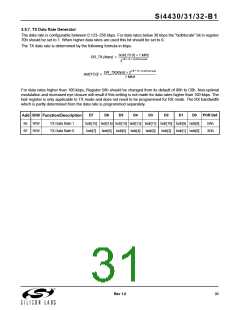

    3.5.7. TX Data Rate Generator
    The data rate is configurable between 0.123–256 kbps. For data rates below 30 kbps the ”txdtrtscale” bit in register
    70h should be set to 1. When higher data rates are used this bit should be set to 0.
    The TX date rate is determined by the following formula in kbps:
    txdr15:0  1 MHz
    DR_TX (kbps) = ---------------------------------------------------
    216 + 5 txdtrtscale
    DR_TX(kbps) 216 + 5 txdtrtscale
    txdr[15:0] = ----------------------------------------------------------------------------------------
    1 MHz
    For data rates higher than 100 kbps, Register 58h should be changed from its default of 80h to C0h. Non-optimal
    modulation and increased eye closure will result if this setting is not made for data rates higher than 100 kbps. The
    txdr register is only applicable to TX mode and does not need to be programmed for RX mode. The RX bandwidth
    which is partly determined from the data rate is programmed separately.
    D7
    D6
    D5
    D4
    D3
    D2
    D1
    D0
    POR Def.
    Add R/W Function/Description
    6E R/W
    6F R/W
    TX Data Rate 1
    TX Data Rate 0
    txdr[15] txdr[14] txdr[13] txdr[12] txdr[11] txdr[10] txdr[9] txdr[8]
    0Ah
    3Dh
    txdr[7]
    txdr[6] txdr[5] txdr[4]
    txdr[3]
    txdr[2] txdr[1] txdr[0]
    Rev 1.0
    31
