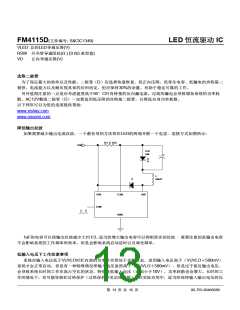

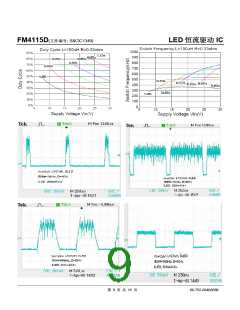

FM4115D(文件编号：S&CIC1349)
VLED 总的LED导通压降(V)
LED 恒流驱动 IC
RSW 开关管导通阻抗(Ω ) {0.6Ω 典型值}
VD
正向导通压降(V)
选取二极管
为了保证最大的效率以及性能，二极管（D）应选择快速恢复、低正向压降、低寄生电容、低漏电的肖特基二
极管，电流能力以及耐压视具体的应用而定，但应保持30%的余量，有助于稳定可靠的工作。
另外值得注意的一点是应考虑温度高于85°C时肖特基的反向漏电流。过高的漏电会导致增加系统的功率耗
散。AC12V整流二极管（D）一定要选用低压降的肖特基二极管，以降低自身功率耗散。
以下网页可以为您的选型提供帮助:
www.vishay.com
www.onsemi.com
降低输出纹波
如果需要减少输出电流纹波，一个最有效的方法即在LED的两端并联一个电容，连接方式如图所示：
Rs 0.13Ω
VIN
LED
3W
+
L
D
68uH
VIN
DIM
CSN
GND
SW
1uF的电容可以使输出纹波减少大约1/3。适当的增大输出电容可以抑制更多的纹波. 需要注意的是输出电容
不会影响系统的工作频率和效率，但是会影响系统启动延时以及调光频率。
低输入电压下工作注意事项
系统在输入电压低于VUVLO时IC内部的功率开关管处于关断状态，直到输入电压高于（VUVLO＋500mV）
系统才会正常启动。但是有一种特殊情况即输入电压虽然高于（VUVLO＋500mV），但是过于接近输出电压，
会导致系统长时间工作在高占空比的状态，特别是低输入电压（比如小于10V），功率耗散也会增大。长时间工
作的情况下，有可能导致IC过热保护（过热保护详见后续说明）。在实际应用中，适当的保持输入输出电压的压
第 13 页 共 16 页
