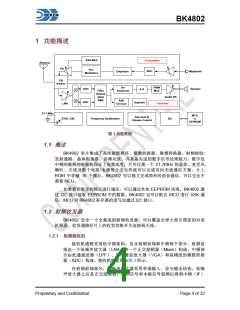

BK4802
该晶体振荡器要与片外并联谐振的石英晶体搭配起来才能正常工作。为了
得到正确的振荡频率，负载电容必须要在晶体数据手册标定的规格范围内。图
5 中给出了晶体振荡器与石英晶体的具体连接方式。其中 C1、C2 是表面贴装
（SMD）电容，分别连接在晶体的两个引脚与地之间。Cvar 是用于手动频率校
准的可调电容。实际上对于 20MHz~66MHz 的应用，只要晶体的频率稳定度在
±25ppm 范围内，由于频率综合器的作用，LO 的频率偏差在±1.5kHz 以内，完
全可以省去可调电容。负载电容计算如下：
C1′ × C2′
C1′ + C2′
Cload
=
C1′ = C1 + Cvar + Cpar
C2′ = C2 + Cpar
其中 Cpar 是寄生电容，包括 PCB 走线的寄生电容和芯片引脚的输入电容。
一般而言，Cpar 的值约为 1pF。
Current Source for
vcc
Amplitude Control
vcc
ESD
ESD
vss
vss
Buffer
XTALP
(PIN30)
XTAL OSC Core
Crystal
XTALN
(PIN29)
C1
Cvar
C2
图 5 晶体振荡器电路图
BK4802 具备片上调整晶体振荡器输出频率的功能。REG10<15:10>可以用
来调整晶体振荡器的输出频率，该寄存器的值越大，晶体振荡器的输出频率越
低。该寄存器能够调节的频率范围约为±45ppm。
