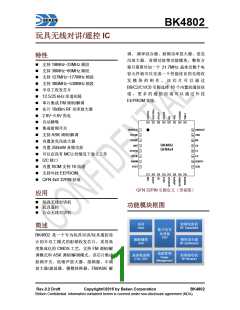

BK4802
1 功能描述
ASK Mod
Transmitter
ADC
Antenna
PA
PLL
Modulator
Emphasis
Micphone
Speaker
T/R
Switch
De-
Emphasis
PWM
Mod
ADC
ADC
Σ-Δ
Filter
Demod
RSSI
Audio PA
Receiver
SNR
ASK
De-mod
Squelch
LNA
21.7 MHz
MCU
or
EEPROM
SQ Level &
Volume Control
XTAL OSC
Frequency Synthesizer
I2C
图 1 功能框图
1.1 概述
BK4802 单片集成了高性能锁相环、模数转换器、数模转换器、射频接收/
发射通路、晶体振荡器、音频功放，并具备先进的数字信号处理能力。数字低
中频的镜频抑制架构保证了高集成度，片外仅需一个 21.7MHz 的晶体、麦克风、
喇叭、天线及数个电阻/电感等分立元件就可以完成双向无线通信方案。片上
ROM 中存储 16 个频点。BK4802 可以独立完成简单的语音通信，可以完全不
需要 MCU。
如果要在更多的频点进行通信，可以通过外加 EEPROM 实现，BK4802 通
过 I2C 接口读取 EEPROM 中的数据。BK4802 也可以配合 MCU 进行 ASK 通
信，MCU 对 BK4802 寄存器的读写也通过 I2C 接口。
1.2 射频收发器
BK4802 包含一个全集成的射频收发器，可以覆盖全球大部分国家的对讲
机频段。收发通路经片上的收发切换开关连接到天线。
1.2.1 射频接收机
接收机通路采用低中频架构，包含射频前端和中频两个部分。射频前
端由一个低噪声放大器（LNA）和一个正交混频器（Mixer）构成。中频部
分由低通滤波器（LPF）、可变增益放大器（VGA）和高精度的模数转换
器（ADC）构成。接收机的框图如图 2 所示。
在射频前端部分，低噪声放大器采用单端输入、差分输出结构。低噪
声放大器之后是正交混频器，射频信号和本振信号混频后得到中频（IF）
