    PAL16L8-5JC 参数 Datasheet PDF下载

    PAL16L8-5JC图片预览
    型号： PAL16L8-5JC
    PDF下载： 下载PDF文件 查看货源
    内容描述： 20引脚TTL可编程阵列逻辑 [20-Pin TTL Programmable Array Logic]
    分类和应用： 可编程逻辑输入元件
    文件页数/大小： 33 页 / 218 K
    品牌： AMD [ AMD ]

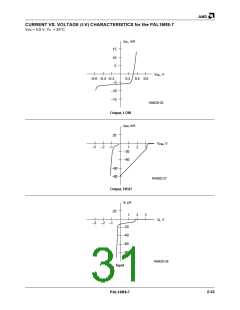

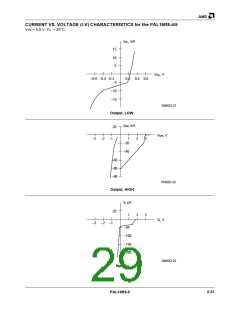

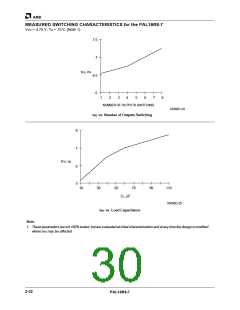

     浏览型号PAL16L8-5JC的Datasheet PDF文件第23页浏览型号PAL16L8-5JC的Datasheet PDF文件第24页浏览型号PAL16L8-5JC的Datasheet PDF文件第25页浏览型号PAL16L8-5JC的Datasheet PDF文件第26页浏览型号PAL16L8-5JC的Datasheet PDF文件第28页浏览型号PAL16L8-5JC的Datasheet PDF文件第29页浏览型号PAL16L8-5JC的Datasheet PDF文件第30页浏览型号PAL16L8-5JC的Datasheet PDF文件第31页
    AMD
    KEY TO SWITCHING WAVEFORMS
    WAVEFORM
    INPUTS
    OUTPUTS
    Must be
    Steady
    Will be
    Steady
    May
    Change
    from H to L
    Will be
    Changing
    from H to L
    May
    Change
    from L to H
    Will be
    Changing
    from L to H
    Don’t Care,
    Any Change
    Permitted
    Changing,
    State
    Unknown
    Does Not
    Apply
    Center
    Line is High-
    Impedance
    “Off” State
    KS000010-PAL
    SWITCHING TEST CIRCUIT
    5 V
    S1
    R1
    Output
    Test Point
    R2
    CL
    16492D-18
    Commercial
    Measured
    Specification
    PD, tCO
    PZX, tEA
    S1
    CL
    R1
    R2
    Output Value
    t
    Closed
    All but B-4:
    Allbut B-4:
    1.5 V
    t
    Z → H: Open
    Z → L: Closed
    50 pF
    5 pF
    200 Ω
    390 Ω
    1.5 V
    tPXZ, tER
    H → Z: Open
    L → Z: Closed
    B-4:
    B-4:
    H → Z: VOH – 0.5 V
    L → Z: VOL + 0.5 V
    800 Ω
    1.56 kΩ
    2-29
    PAL16R8 Family
