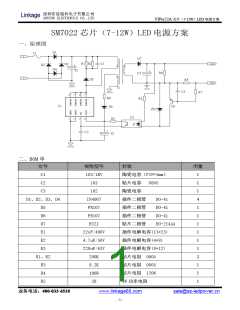

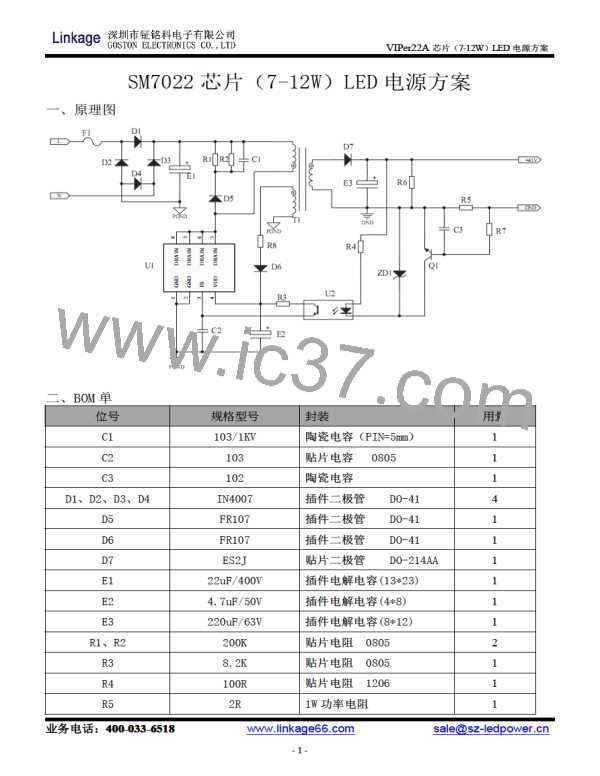

VIPer22A 芯片（7-12W）LED 电源方案
位号
R6
规格型号
100K
封装
用量
贴片电阻 0805
贴片电阻 0805
贴片电阻 1206
1
1
1
R7
510R
R8
10R
三极管
普通稳压管
插件
TO-92
1
1
1
1
1
Q1
2N5551
ZD1
U1
39V 稳压管
VIPer22A
光耦 PC817
1A/250V 保险丝
DIP8
DIP4
U2
插件
F1

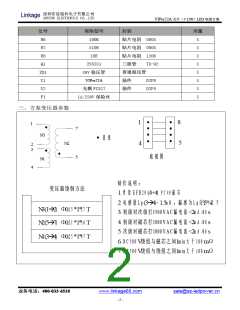

三、方案变压器参数
1
4
8
1
7
N3
进 线
N2
5
2
3
5
底 视 图
N1
4
制 作 说 明 ：
变压器绕制方法
1. 骨 架 E FD 2 0 (4+4) P C 4 0 磁 芯
2. 电 感 量 L p (3�4) = 1.5m H ，漏 感 为 L p 的5%以 下
3. 初级对次级打1500 V A C 漏 电 流 <2m A /6 0 s
4. 初级对磁芯打1000 V A C 漏 电 流 <2m A /6 0 s
5. 次级对磁芯打1000 V A C 漏 电 流 <2m A /6 0 s
6. D C 500 V绕组与磁芯之间1m in 大 于 100 mΩ
7. D C 500 V绕组与绕组之间1m in 大 于 100 mΩ
N3(1�2) Φ0.1 5 *1*2 7 T
N2(5�7) Φ0.3 1 *1*5 0 T
N1(3�4) Φ0.2 5 *1*9 7 T
业务电话：400-033-6518
www.linkage66.com
