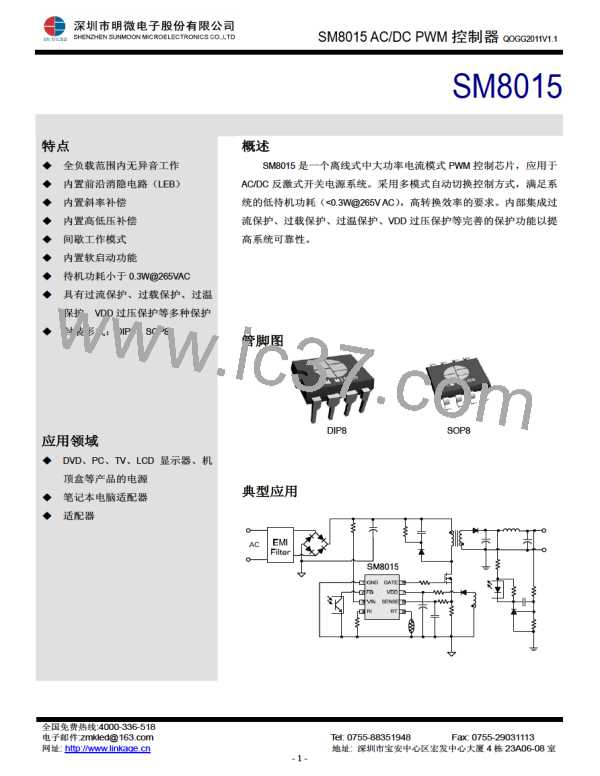

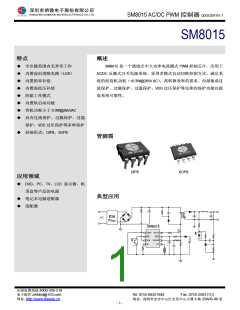

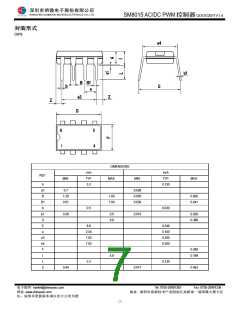

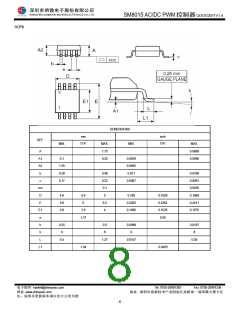

SM8015 AC/DC PWM 控制器 QOGG2011V1.1

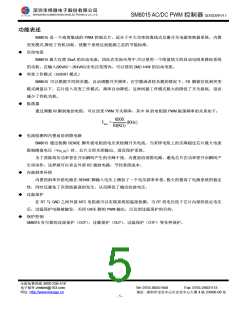

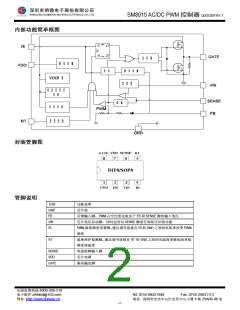

功能表述

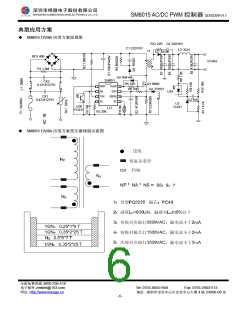

SM8015 是一个高度集成的 PWM 控制芯片，适合于中大功率的离线式反激开关电源变换器系统。内置
突发模式,降低了待机功耗，使整个系统达到能源之星的节能标准。

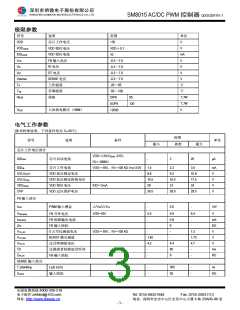

启动电流
SM8015 最大仅需25uA 的启动电流，因此在实际应用中,可以使用一个阻值较大的启动电阻来降低系统
的功耗。在输入(90VAC～264VAC)全电压范围内，可以使用2MΩ 1/4W 的启动电阻。
突变工作模式（BURST 模式）
SM8015 可以根据不同的负载，自动调整开关频率。在空载或者轻负载的情况下，FB 脚被拉低到突变
模式阈值以下，芯片进入突变工作模式，频率自动降低，这种间歇工作模式极大的降低了开关损耗，进而
减少了待机功耗。

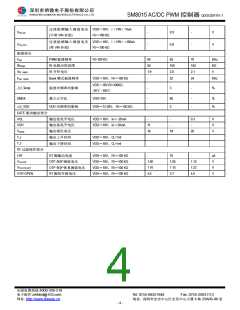

振荡器
通过调整RI 脚到地的电阻，可以改变PWM 开关频率，其中RI 的电阻跟PWM 振荡频率的关系如下：
6500
Fosc =
(KHz)
RI(KΩ)
电流检测和内置前沿消隐电路
SM8015 通过检测 SENSE 脚外接电阻的电压来检测开关电流。当采样电阻上的压降超过芯片最大电流
限制阈值电压（VTH_OC）时，芯片立即关闭输出，进而保护系统。
为了消除高压功率管在开启瞬间产生的尖峰干扰，内置前沿消隐电路，避免芯片在功率管开启瞬间产
生误动作，这样就可以省去外部RC 滤波电路，节约系统成本。
内部斜率补偿
内置的斜率补偿电路在SENSE 脚输入电压上增加了一个电压斜率补偿，极大的提高了电源系统的稳定
性，同时还避免了次谐波振荡的发生，从而降低了输出纹波电压。
过温保护
在RT 与GND 之间外接NTC 电阻就可以实现系统的温度检测，当RT 的电压低于芯片内部的设定电压
后，过温保护电路被触发，关闭GATE 脚的PWM 输出，以达到过温保护的目的。
保护控制
SM8015 有可靠的过流保护（OCP）、过载保护（OLP）、过温保护（OTP）等各种保护。
