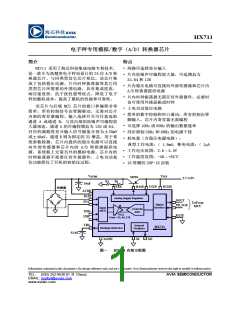

HX711
当前转换周期
下一个转换周期
一个数据输出周期时间
DOUT
MSB
T2
LSB
T3
3
T1
下一次转换：通道A，增益128
PD_SCK
1
2
4
24
25
T4
下一次转换：通道B，增益32
下一次转换：通道A，增益64
PD_SCK
PD_SCK
1
1
2
2
3
3
4
4
24
24
25
25
26
26
27
图二 数据输出，输入通道和增益选择时序图
符号
T1
说明
最小值 典型值 最大值 单位
DOUT下降沿到PD_SCK脉冲上升沿
PD_SCK脉冲上升沿到DOUT数据有效
PD_SCK正脉冲电平时间
0.1
µs
µs
µs
µs
T2
0.1
50
T3
0.2
0.2
T4
PD_SCK负脉冲电平时间
进入正常工作状态。芯片从复位或断电状态进
入正常工作状态后，通道 A 和增益 128 会被自
动选择作为第一次 A/D 转换的输入通道和增
益。随后的输入通道和增益选择由 PD_SCK 的
脉冲数决定，参见串口通讯一节。
复位和断电
当芯片上电时，芯片内的上电自动复位电
路会使芯片自动复位。
管脚 PD_SCK 输入用来控制 HX711 的断电。
当 PD_SCK 为低电平时，芯片处于正常工作状
态。
芯片从复位或断电状态进入正常工作状态
后，A/D 转换器需要 4 个数据输出周期才能稳
定。DOUT在4个数据输出周期后才会从高电平
变低电平，输出有效数据。
断电控制:
PD_SCK
应用实例
60µ s
正常工作
断电
图四为 HX711 芯片应用于计价秤的一个参
考电路图。该方案使用内部时钟振荡器
(XI=0)，10Hz 的输出数据速率(RATE=0)。电
源（2.7～5.5V）直接取用与 MCU 芯片相同的
供电电源。通道A 与传感器相连，通道B 通过
片外分压电阻（未在图一中显示）与电池相
连，用于检测电池电压。
图三 断电控制
如果 PD_SCK 从低电平变高电平并保持在高
电平超过 60µs，HX711 即进入断电状态（图
三）。如使用片内稳压电源电路，断电时，外
部传感器和片内 A/D 转换器会被同时断电。当
PD_SCK重新回到低电平时，芯片会自动复位后
AVIA SEMICONDUCTOR
5
