双极 路
CD1366CP
象中 放大 路

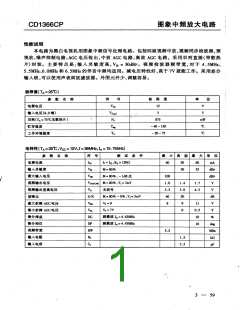

1. 概述与特点
CD1366CP 是一块黑白电视接收机用图象中频放大电路 其内部含有四级视频中放 视频同步检
波 预视放 噪声抑制 AGC 电压检出 中放 AGC 高放 AGC 等电路单元
其特点如下
输入灵敏度高 VIS = 30dBu
视频检波器频带宽 对于 4.5MHz 5.4MHz 6.0MHz 和 6.5MHz 的伴音中频均适用
AGC 方式可以是峰值式 键控式或人工控制
低电压特性好 电压降至 7V 仍可工作
采用差分输入 可以使用声表面波滤波器
外围元件少 调整容易
封装形式 FDIP14
2. 功能框图与引脚说明
2. 1 功能框图
4
2
12
5
6
7
3
高放AGC
中放AGC
噪声抑制
视放
中放
检波
8
9
10
11
14
13
1
无 锡 华 润 矽 科 微 电 子 有 限 公 司
地址 江苏省无锡市梁溪路 14 号 电话 0510-85810118-5506 传真 0510-85810118-3093
邮编 214061
网址 http://www. semico.com.cn
电邮 apply@semico.com.cn
第 1 页 共 5 页
