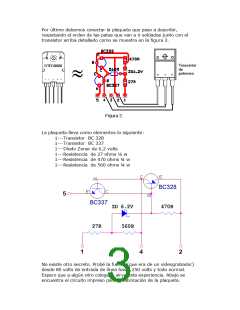

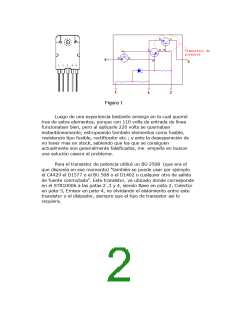

Por último debemos conectar la plaqueta que paso a describir,
respetando el orden de las patas que van a ir soldadas junto con el
transistor arriba detallado como se muestra en la figura 2.
La plaqueta lleva como elementos lo siguiente:
1---Transistor BC 328
1---Transistor BC 337
1---Díodo Zener de 6,2 volts
1---Resistencia de 27 ohms ³ w
1---Resistencia de 470 ohms ³ w
1---Resistencia de 560 ohms ³ w
No existe otro secreto. Probé la fuente (que era de un videograbador)
desde 80 volts de entrada de línea hasta 250 volts y todo normal.

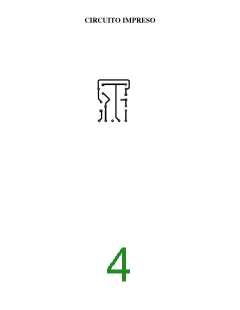

Espero que a algún otro colega le sirva esta experiencia. Abajo se
encuentra el circuito impreso para la fabricación de la plaqueta.
