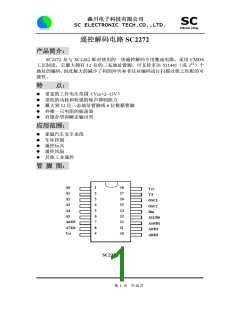

森川电子科技有限公司
SC ELECTRONIC TECH.CO.,LTD.
功能描述：
SC2272 对从 Din 端子送入的信号进行解码。所送入的编码波形被译成字
码，它含有码地址位，数据位和同步位，解码出来的地址码与所设置地址输入端
进行比较。如果所设置的地址与连续 2 个字码匹配，则 SC2272 做以下动作：
a)当解码得到有“1”数据时，驱动相应的数据输出端为高电平；
b)驱动 VT 输出为高电平。
1. 射频工作方式
位码：
位码是编码波形的基本单元，可分为 AD 位(地址，数据)和 SYNC 位(同步).
根据相应端子电平的低，高，或悬空状态，AD 位可分别置为“0”，“1”或“f”，
每位波形由两个脉冲周期构成，每个脉冲周期含有 16 个时钟周期，详见下图：
这里，a=2*时钟振荡周期，位“f”仅对码地址有效。
同步位的长度是 4 个 AD 位的长度,含一个 1/8AD 位宽度的脉冲。详见下图：
1/8位宽=4a
4倍位宽=128a
注:1位宽=32a
字码：
一组位码构成了字码,字码由 12 位 AD 位码再紧跟 1 位 SYNC 位码构成.12
第 4 页 共 10 页
