    XY6112 参数 Datasheet PDF下载

    XY6112图片预览
    型号： XY6112
    PDF下载： 下载PDF文件 查看货源
    内容描述： [XY生产DIP8封装，离线式开关电源控制器]
    分类和应用： 开关控制器
    文件页数/大小： 13 页 / 270 K
    品牌： ETC [ ETC ]
     浏览型号XY6112的Datasheet PDF文件第4页浏览型号XY6112的Datasheet PDF文件第5页浏览型号XY6112的Datasheet PDF文件第6页浏览型号XY6112的Datasheet PDF文件第7页浏览型号XY6112的Datasheet PDF文件第9页浏览型号XY6112的Datasheet PDF文件第10页浏览型号XY6112的Datasheet PDF文件第11页浏览型号XY6112的Datasheet PDF文件第12页
    高性价比离线式开关电源控制器-XY6112

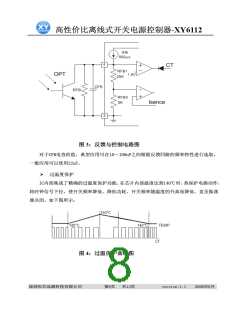

    图3：反馈与控制电路图
    对于CFB电容的值，典型应用可在10－100nF之间根据反馈回路的频率特性进行选取，
    一般应用可以使用22nF。
    ¾ 过温度保护
    IC内部集成了精确的过温度保护功能。在芯片内部温度达到140℃时，热保护电路动作，
    将时钟信号下拉，使开关频率降低，降低功耗。开关频率随温度的升高而降低，直至振荡
    器关闭。如下图所示：
    图4：过温保护曲线图
    深圳市芯品源科技有限公司
    第8页 共13页
    version:1.1
    2008年6月
