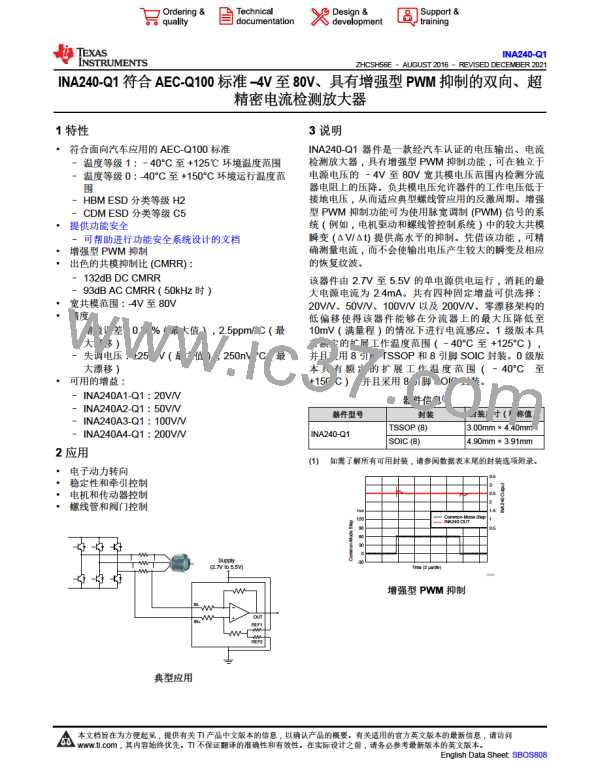

INA240-Q1
www.ti.com.cn
ZHCSH56E –AUGUST 2016 –REVISED DECEMBER 2021
9.2 典型应用
INA240-Q1 为多种应用带来优势，包括：
• 高共模范围和出色的CMRR 可实现直接内联感应
• 超低失调和漂移消除了校准的必要性
• 宽电源电压范围支持与大多数微处理器的直接接口
提供了两个特定的应用，并包括更详细的信息。
9.2.1 内联电机电流感测应用
5 V
VS
IN+
40 V
OUT
INA240-Q1
REF2
REF1
INœ
GND
100 mΩ
Copyright © 2017, Texas Instruments Incorporated
图9-3. 内联电机应用电路
9.2.1.1 设计要求
内联电流感测在电机控制中具有诸多优势，包括减少扭矩纹波和实时电机运行状态监测。但是，内联电流测量的
满量程PWM 电压要求对准确测量电流提出了挑战。50kHz 至100kHz 范围内的开关频率会产生更高的ΔV/Δt 信
号转换，必须解决此问题才能获得准确的内联电流测量值。
INA240-Q1 具有卓越的共模抑制能力、高精度和高共模规格，可为各种共模电压提供出色性能。
9.2.1.2 详细设计过程
对于此应用，INA240-Q1 可测量36V、4000RPM 电机驱动电路中的电流。
为了展示该器件的性能，本设计选择了增益为20V/V 的INA240A1-Q1，并由5V 电源供电。
使用使用基准引脚调整输出中点 部分中的信息，通过将 REF1 连接到地并将 REF2 连接到电源来分离电源，从而
将基准点设置为中量程。这种配置允许进行双极电流测量。或者，基准引脚可以连接在一起并由外部精密基准驱
动。
调整电流感测电阻器的大小，使INA240-Q1 的输出不饱和。选择100mΩ的值，将模拟输入保持在器件限值范围
内。
