E-L4960 参数 Datasheet PDF下载

E-L4960图片预览

型号：	E-L4960
PDF下载：	下载PDF文件查看货源
内容描述：	2.5A电源开关稳压器 [2.5A POWER SWITCHING REGULATOR]
分类和应用：	稳压器开关电源开关
文件页数/大小：	16 页 / 329 K
品牌：	STMICROELECTRONICS [ ST ]

浏览型号E-L4960的Datasheet PDF文件第5页

浏览型号E-L4960的Datasheet PDF文件第6页

浏览型号E-L4960的Datasheet PDF文件第7页

浏览型号E-L4960的Datasheet PDF文件第8页

浏览型号E-L4960的Datasheet PDF文件第10页

浏览型号E-L4960的Datasheet PDF文件第11页

浏览型号E-L4960的Datasheet PDF文件第12页

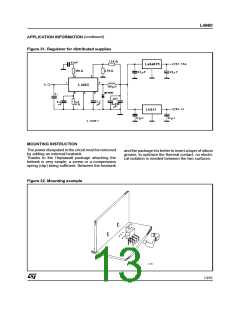

浏览型号E-L4960的Datasheet PDF文件第13页

L4960

APPLICATION INFORMATION

Figure 24. Typical application circuit

C₁, C₆, C₇: EKR (ROE)

D₁: BYW80 OR 5A SCHOTTKY DIODE

SUGGESTED INDUCTOR: L = 150 H at 5A

µ

1

CORE TYPE: MAGNETICS 58206 - A2 - MPP

N TURNS: 45, WIRE GAUGE: 0.8mm (20 AWG), COGEMA 946042

°

U15/GUP15: N TURNS: 60, WIRE GAUGE: 0.8mm (20 AWG), AIR GAP: 1mm, COGEMA 969051.

°

Figure 25. P.C. board and component layout of

the Fig. 24 (1 : 1 scale)

Resistor values for

standard output voltages

V_o

R3

R4

12V

15V

18V

24V

4.7K

4.7K

4.7KΩ

4.7KΩ

6.2KΩ

9.1KΩ

12KΩ

18KΩ

Ω

Ω

9/16
