Preliminary
Si24R1
简介

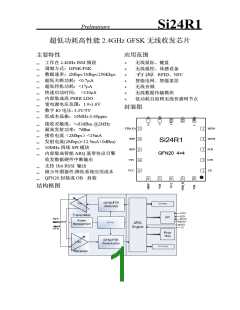

Si24R1 是一颗工作在 2.4GHz ISM 频段，专为低功耗无线场合设计，集成嵌
入 式 ARQ 基 带 协 议 引 擎 的 无 线 收 发 器 芯 片 。 工 作 频 率 范 围 为
2400MHz-2525MHz，共有 126 个 1MHz 带宽的信道。
Si24R1 采用 GFSK/FSK 数字调制与解调技术。数据传输速率与 PA 输出功率
都可以调节，支持 2Mbps,1Mbps,250Kbps 三种数据速率。高的数据速率可以在
更短的时间完成同样的数据收发，因此可以具有更低的功耗。
Si24R1 针对低功耗应用场合进行了特别优化，在关断模式下，所有寄存器
值与 FIFO 值保持不变，关断电流小于 0.7uA；在待机模式下，时钟保持工作，
电流小于 17uA，并且可以在不到 130uS 时间内开始数据的收发。
Si24R1 操作方式非常方便， 只需要微控制器（MCU）通过 SPI 接口对芯片
少数几个寄存器配置即可以实现数据的收发通信。嵌入式 ARQ 基带引擎基于包
通信原理，支持多种通信模式，可以手动或全自动 ARQ 协议操作。内部集成收
发 FIFO，可以保证芯片与 MCU 数据连续传输，增强型 ARQ 基带协议引擎能处
理所有高速操作，因此大大降低了 MCU 的系统消耗。
Si24R1 具有非常低的系统应用成本，只需要一个 MCU 和少外围无源器件
即可以组成一个无线数据收发系统。内部集成高 PSRR 的 LDO 电源，保证
1.9-3.6V 宽电源范围内稳定工作；数字 IO 兼容 3.3V/5V 两种电压，可以与各种
MCU 接口。
