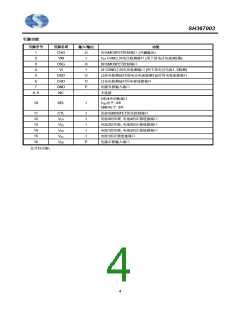

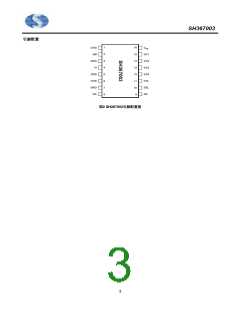

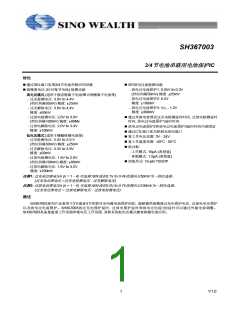

SH367003

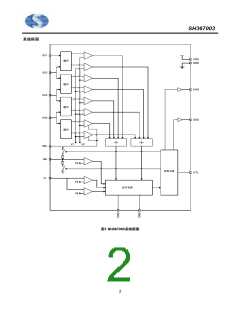

功能描述
1. 正常状态
当所有的电池电压在过放电检测电压 VDV 到过充电检测电压 VCV 之间，放电电流小于规定值 (VI 端口电压低于放电过电
流 1 检测电压 VIV1 和放电过电流 2 检测电压 VIV2 以及 VM 端口电压高于放电过电流 3 检测电压 VIV3) 时，且充电 MOSFET
和放电 MOSFET 控制端口均处于开启状态。上述状态称为正常状态。
2. 过充电状态
当任意一节电池电压高于 VCV 且持续时间大于过充电延时时间 tCD, CHG 端口输出高阻状态。CHG 端口通过外接电阻被
上拉到 PACK+端口电压, 使得充电 MOSFET 关闭, 从而停止充电。上述状态称为过充电状态。
当满足以下任意一个条件时, 退出过充电状态：
(1) 所有电池电压低于 VCRV
(2) 当VM端口电压低于39/40 X VDD, 且所有电池电压低于VCV (负载接上并且通过充电FET体二极管开始放电)
3. 过放电状态
当任意一节电池电压低于 VDV 且持续时间大于过放电延时时间 tDD, DSG 端口输出 VDD 电压, 放电 MOSFET 关闭从而停
止放电。上述状态称为过放电状态。
由于过放电状态停止放电后, SH367003会进入休眠状态。
4. 休眠状态
当由于过放电状态停止放电后, VM 端口会被内部的 RVMS 电阻下拉到 GND。当 VM 端口电压低于 VDD/2, SH367003 进
入休眠状态。在休眠状态下, SH367003 内部几乎所有的电路都停止工作, 使得功耗小于 IPD。输出端口状态如下：
(1) CHG 端口：高阻
(2) DSG 端口：VDD
当以下条件满足时退出休眠状态：
(1) VM 端口电压大于 VDD/2
当以下条件满足时退出过放电状态
(1) 当 VM 端口电压大于 VDD/2 且小于 VDD 时, 当所有电池电压高于 VDRV 时退出过放电状态。
(2) 当充电器接上，过放电迟滞电压会被释放, 当所有电池电压高于VDV时退出过放电状态。
5. 放电过电流状态
SH367003 有三档放电过电流检测档位 (VIV1, VIV2 和 VIV3) 和三档对应的延时时间 (tID1, tID2 和 tID3)。当放电电流大于规定
值 (即 GND 和 VI 之间电压高于 VIV1) 且持续时间大于 tID1, SH367003 进入放电过电流 1 状态。此时 DSG 端口输出 VDD 关闭
放电 MOSFET, 从而停止放电；CHG 端口变为高阻, 此时被外部电阻上拉到 PACK+端口电压, 关闭充电 MOSFET, 从而停止
充电。VM 端口被内部电阻 (RVMD) 上拉到 VDD 电压。上述状态称为过放电 1 状态。放电过电流 2 和放电过电流 3 工作方式
与放电过电流 1 工作方式相同。
在放电过电流状态中, VM 端口被 IC 内部电阻 (RVMD) 上拉到 VDD。当以下条件满足时退出放电过电流状态：
(1) 当充电器接上或者负载拔出后VM端口电压高于VIV3
。
6. 0V电池充电功能
当电池电压非常低时, SH367003 可以选择是否允许对电池进行充电：
(1) 允许 0V 电池充电 (可以向 0V 电池充电)
当充电器电压高于 V0CHA, 允许给 0V 电池充电
(2) 禁止 0V 电池充电 (不能向 0V 电池充电)
当任意一节电池电压低于 V0INH, 不允许给 0V 电池充电
注：该功能在VDD小于最小工作电压时不能保证工作正常。
