High Speed USB 2.0 (480Mbps)

DPDT Analog Switch

SGM7227

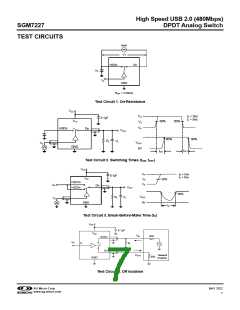

TEST CIRCUITS

8mA

HSDn

V_IS

V_S

GND

R_ON= V1/8mA

Test Circuit 1. On-Resistance

V_CC

V_IH

t_R< 5ns

t_F< 5ns

0.1μF

V_CC

50%

V_S

V_IL

HSDn

V_OUT

90%

R_L

C_L

V_OUT

V_S

GND

t_{OF F}

t_ON

Test Circuit 2. Switching Times (t_ON, t_OFF

)

V_CC

V_IH

t_R< 5ns

t_F< 5ns

0.1μF

V_CC

V_S

50%

HSD1n

HSD2n

V_IL

V_IS

V_OUT

90%

V_OUT

R_L

C_L

V_S

GND

t_D

Test Circuit 3. Break-Before-Make Time (t_D)

V_CC

0.1μF

V_CC

V_IN

50Ω

HSDn

V_S

R_L

V_OUT

Network

Analyzer

50Ω

GND

Test Circuit 4. Off Isolation
