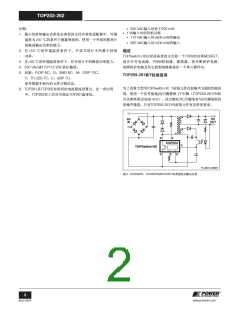

TOP252-262
注释：
• 230 VAC输入时低于200 mW
• 1 W输入时的待机功耗
• 110 VAC输入时>600 mW的输出
1. 最小的持续输出功率是在典型的无风冷密闭适配器中、环境
温度为+50 °C的条件下测量得到的。使用一个外部的散热片
将提高输出功率的能力。
• 265 VAC输入时>500 mW的输入
2. 在+50 °C的环境温度条件下，开放式设计中的最小持续
功率。
描述
TOPSwitch-HX以经济高效的方式将一个700V的功率MOSFET、
高压开关电流源、PWM控制器、振荡器、热关断保护电路、
故障保护电路及其它控制电路集成在一个单片器件内。
3. 在+50 °C的环境温度条件下，任何设计中的峰值功率能力。
4. 230 VAC或110/115 VAC倍压整流。
5. 封装：P:DIP-8C，G：SMD-8C，M：SDIP-10C，
Y：TO-220-7C，E：eSIP-7C。
TOP259-261有Y封装选项
参考数据手册内的元件订购信息。
为了改善大型号TOPSwitch-HX Y封装元件在抗噪声方面的性能表
现，使用一个信号接地(G)引脚替换了F引脚（TOP259-261YN的
开关频率固定在66 kHz）。此引脚充当C引脚电容与X引脚电阻的
低噪声通道。只对TOP259-261YN封装元件有这样的要求。
6. TOP261及TOP262有相同的电流限流设置点。在一些应用
中，TOP262在工作时可能比TOP261温度低。
+
AC
IN
DC
OUT
-
D
S
V
CONTROL
C
TOPSwitch-HX
X
G
PI-4973-122607
图 2. TOP259YN、TOP260YN和TOP261YN典型的反激式应用
2
版本D 08/08
www.powerint.com
