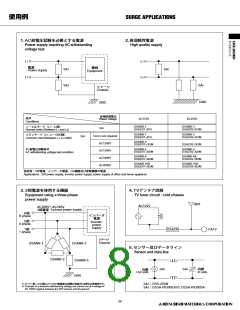

1．A C 耐電圧試験を必要とする電源
Power supply requiring AC withstanding
voltage test
2．高信頼性電源
High quality supply
サ
ー
ジ
ア
ブ
ソ
ー
バ
L1
L1
L2
電源
Power supply
機械
Equipment
SA1
SA2
SA1
L2
SA2
シャーシ
Chassis
GND
GND
定格回路電圧
Rated voltage
条件
Conditions
AC125V
AC250V
DSANR-1
DSAZR1-301L
DSANR-3
DSAZR2-501M
ノーマルモード（L1～L2間）
Normal mode (Between L1 and L2)
SA1
DSANR-1
DSAZR1-301L
DSANR-3
DSAZR2-501M
コモンモード（L1, L2～GND間）
Common mod (Between L1, L2~GND)
Testisnotrequired
AC1200V
SA2
DSANR-4
DSAZR1-242M
DSAZR2-242M
AC耐電圧試験条件
AC withstanding voltage test condition
DSANR-5
DSAZR1-302M
DSANR-5
DSAZR2-302M
AC1500V
DSANR-6
DSAZR1-362M
DSANR-6A
DSAZR2-362M
AC1800V
DSANR-10B
DSAZR1-452M
DSANR-10B
DSAZR2-452M
AC2000V
使用例：SW 電源、インバータ電源、OA機器及び家電機器の電源
Applications : SW power supply, inverter power supply, power supply of office and home appliance
3．3相電源を使用する機器
Equipment using a three-phase
power supply
4．TVアンテナ回路
TV tuner circuit : cold chassis
ANT
AC125V
AC200V～AC240V
3相電源
3-phase power supply
R相
R phase
インバータ
電源
S相
S phase
Inverter-
power
supply
T相
T phase
DSAZR
CATV
シャーシ
Chassis
DSANR-3
DSANR-3
5．センサー及びデータライン
Sensor and data line
DSANR-3
DSANR-5
内側
In side
SA1
SA2
外側
Out side
GND
※（R・S・T相）-GND間にAC1500V絶縁耐圧試験が実施される場合の実施例です。
※Example of a dielectric withstanding voltage test carried out at a voltage of
ꢀAC 1500V applied between the RST phases and the ground.
SA1：DSS-201M
SA2：DSSA-P0300EA70, DSSA-P0300SA
24
