B1212S-1W 参数 Datasheet PDF下载

型号：	B1212S-1W
PDF下载：	下载PDF文件查看货源

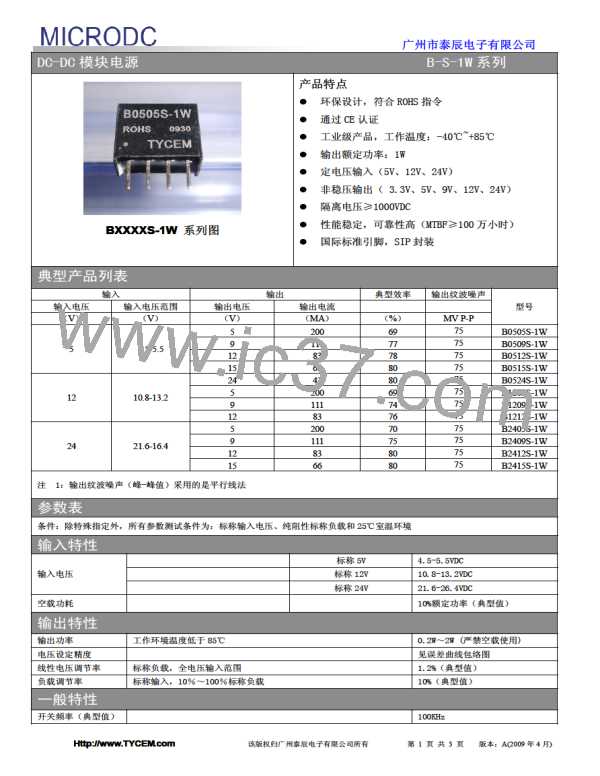

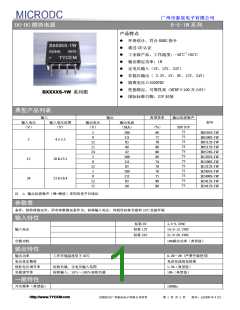

内容描述：	[输入输出典型效率输出纹波噪声型号输入电压输入电压范围输出电压输出电流（V）（V）（V）（MA）（%） MV P-P 5 4.5-5.5 5 200 69 75 B0505S-1W 9 111 77 75 B0509S-1W 12 83 78 75 B0512S-1W 15 66 80 75 B0515S-1W 12 10.8-13.2 24 42 80 75 B0524S-1W 5 200 69 75 B1205S-1W 9 111 74 75 B1209S-1W 12 83 76 75 B1212S-1W 24 21.6-16.4 5 200 70 75 B2405S-1W 9 111 75 75 B2409S-1W 12 83 80 75 B2412S-1W 15 66 80 75 B2415S-1W ]
分类和应用：
文件页数/大小：	3 页 / 298 K
品牌：	MICRODC [ MICRODC POWER TECHNOLOGY CO., LTD ]

广州市泰辰电子有限公司

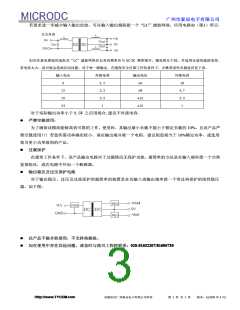

若要求进一步减少输入输出纹波，可在输入输出端联接一个“LC”滤波网络，应用电路如（图1）所示。

但应注意电感值的选取及“LC”滤波网络其自身的频率应与 DC/DC 频率错开，避免相互干扰。并选用合适的滤波电容。

若电容太大，很可能会造成启动问题。对于每一路输出，在确保安全可靠工作的条件下，并推荐容性负载值详见下表.

输入电压

外接电容

4.7

输出电压

±5

外接电容

4.7

2.2

±9

2.2

±12

±15

对于实际输出功率小于 0.5W 之应用场合,建议不外接电容．

严禁空载使用：

�

为了确保该模块能够高效可靠的工作，使用时，其输出最小负载不能小于额定负载的 10%，且该产品严

禁空载使用！！！若您所需功率确实较小，请在输出端并联一个电阻，建议阻值相当于 10%额定功率，或选用

我司更小功率级别的产品。

�

过载保护

在通常工作条件下，该产品输出电路对于过载情况无保护功能。最简单的方法是在输入端串接一个自恢

复保险丝，或在电路中外加一个断路器。

�

输出稳压及过压保护电路

对于输出稳压、过压及过流保护的最简单的装置是在其输入或输出端串接一个带过热保护的线性稳压

器，如下图：

�

此产品不能并联使用，不支持热插拔。

如在使用中存在其他问题，请急时与我司工程师联系：020-81632207/81696730

Http://www.TYCEM.com

该版权归广州泰辰电子有限公司所有

第 3 页共 3 页

版本：A(2009 年 4 月)
