    LR1084S2-1.8 参数 Datasheet PDF下载

    LR1084S2-1.8图片预览
    型号： LR1084S2-1.8
    PDF下载： 下载PDF文件 查看货源
    内容描述： 低压差电压： 1.3V通常为5A ，电流限制和热保护 [Low Dropout Voltage: 1.3V Typically at 5A, Current Limiting and Thermal Protection]
    分类和应用：
    文件页数/大小： 12 页 / 174 K
    品牌： LRC [ LESHAN RADIO COMPANY ]
     浏览型号LR1084S2-1.8的Datasheet PDF文件第4页浏览型号LR1084S2-1.8的Datasheet PDF文件第5页浏览型号LR1084S2-1.8的Datasheet PDF文件第6页浏览型号LR1084S2-1.8的Datasheet PDF文件第7页浏览型号LR1084S2-1.8的Datasheet PDF文件第8页浏览型号LR1084S2-1.8的Datasheet PDF文件第10页浏览型号LR1084S2-1.8的Datasheet PDF文件第11页浏览型号LR1084S2-1.8的Datasheet PDF文件第12页
    LESHAN RADIO COMPANY, LTD.

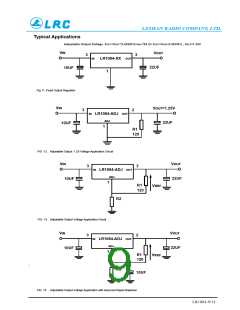

    Typical Applications
    Adjustable Output Voltage VOUT=VREF*(1+R2/R1)+IADJ*R2 Or VOUT=VREF(1+R2/R1) , VREF=1.25V
    VIN
    VOUT
    22UF
    3
    2
    IN
    LR1084-XX OUT
    1
    10UF
    Fig 11. Fixed Output Regulator
    VIN
    VOUT=1.25V
    22UF
    3
    2
    IN LR1084-ADJ OUT
    ADJ
    10UF
    1
    R1
    120
    FIG 12 . Adjustable Output 1.25 Voltage Application Circuit
    VIN
    VOUT
    22UF
    3
    2
    IN LR1084-ADJ OUT
    ADJ
    10UF
    1
    R1
    120
    VREF
    R2
    FIG 13 . Adjustable Output Voltage Application Circuit
    VIN
    VOUT
    22UF
    3
    2
    IN LR1084-ADJ OUT
    ADJ
    10UF
    1
    R1
    VREF
    120
    R2
    10UF
    FIG 14 . Adjustable Output Voltage Application with improved Ripple Rejection
    LR1084-9/12
