    S8082 参数 Datasheet PDF下载

    S8082图片预览
    型号： S8082
    PDF下载： 下载PDF文件 查看货源
    内容描述： 1路双向电机驱动器IC [1CH Bi-Directional Motor Drive IC]
    分类和应用： 驱动器电机
    文件页数/大小： 12 页 / 388 K
    品牌： KODENSHI [ KODENSHI KOREA CORP. ]

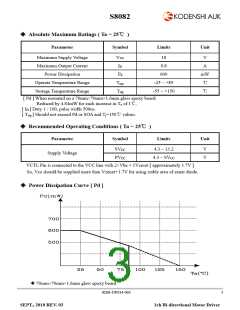

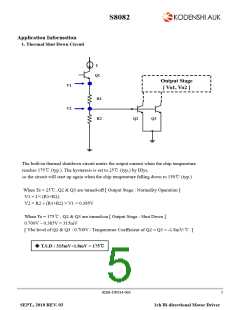

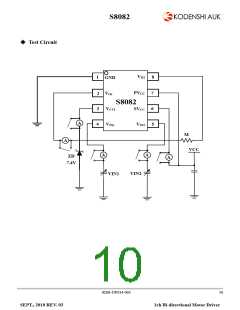

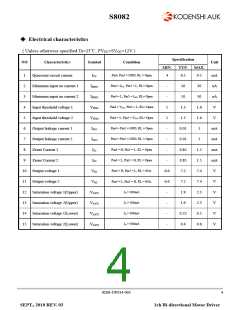

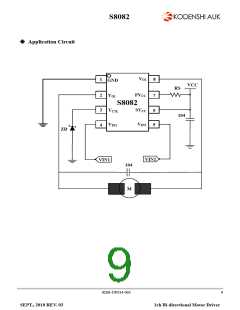

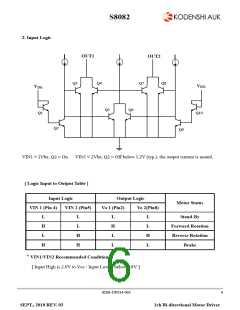

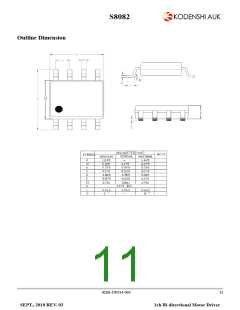

     浏览型号S8082的Datasheet PDF文件第3页浏览型号S8082的Datasheet PDF文件第4页浏览型号S8082的Datasheet PDF文件第5页浏览型号S8082的Datasheet PDF文件第6页浏览型号S8082的Datasheet PDF文件第8页浏览型号S8082的Datasheet PDF文件第9页浏览型号S8082的Datasheet PDF文件第10页浏览型号S8082的Datasheet PDF文件第11页
    S8082

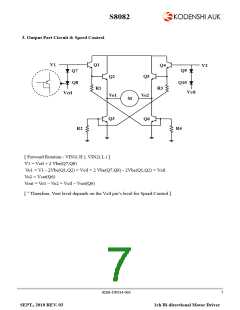

    3. Output Part Circuit & Speed Control
    V1
    Q1
    Q4
    V2
    Q9
    Q7
    Q8
    Q5
    Q2
    Q10
    R1
    R3
    Vctl
    Vctl
    Vo1
    Vo2
    M
    Q3
    Q6
    R2
    R4
    [ Forward Rotation : VIN1( H ), VIN2( L ) ]
    V1 = Vctl + 2 Vbe(Q7,Q8)
    Vo1 = V1 - 2Vbe(Q1,Q2) = Vctl + 2 Vbe(Q7,Q8) - 2Vbe(Q1,Q2) = Vctl
    Vo2 = Vsat(Q6)
    Vout = Vo1 – Vo2 = Vctl – Vsat(Q6)
    [ * Therefore, Vout level depends on the Vctl pin’s level for Speed Control ]
    KSD-I7F014-003
    7
    SEPT., 2010 REV. 03
    1ch Bi-directional Motor Driver
