BTT6200-4ESA 参数 Datasheet PDF下载

BTT6200-4ESA图片预览

型号：	BTT6200-4ESA
PDF下载：	下载PDF文件查看货源
内容描述：	[The power transistor is built by an N-channel vertical power MOSFET with charge pump. The device is integrated in Smart6 HV technology. It is specially designed to drive lamps up to R10 W 24 V or R5 W 12 V, as well as LEDs in the harsh automotive environment.]
分类和应用：
文件页数/大小：	51 页 / 1248 K
品牌：	INFINEON [ Infineon ]

浏览型号BTT6200-4ESA的Datasheet PDF文件第28页

浏览型号BTT6200-4ESA的Datasheet PDF文件第29页

浏览型号BTT6200-4ESA的Datasheet PDF文件第30页

浏览型号BTT6200-4ESA的Datasheet PDF文件第31页

浏览型号BTT6200-4ESA的Datasheet PDF文件第33页

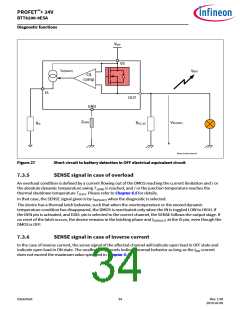

浏览型号BTT6200-4ESA的Datasheet PDF文件第34页

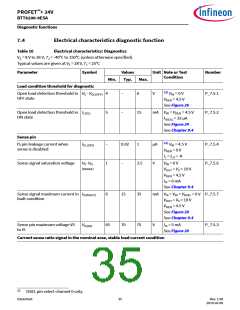

浏览型号BTT6200-4ESA的Datasheet PDF文件第35页

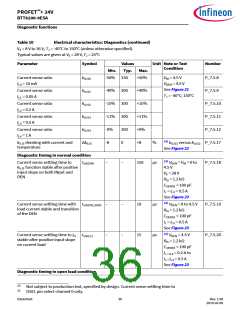

浏览型号BTT6200-4ESA的Datasheet PDF文件第36页

™

PROFET + 24V

BTT6200-4ESA

Diagnostic functions

V_bat

S_OL

V_S

I_IS(FAULT)

OL

comp.

OUT

IS

I_LOFF

I_leakage

GND

Z_GND

V_OL(OFF)

Open Load in OFF.vsd

Figure 25

Open load detection in OFF electrical equivalent circuit

7.3.3.3

Open load diagnostic timing

Figure 26 shows the timing during either Open Load in ON or OFF condition when the DEN pin is HIGH. Please

note that a delay t_{sIS(FAULT_OL_OFF)}has to be respected aꢀer the falling edge of the input, when applying an open

load in OFF diagnosis request, otherwise the diagnosis can be wrong.

Datasheet

32

Rev. 1.00

2019-03-09
