深圳市富满电子集团股份有限公司
SHEN ZHEN FINE MAD ELECTRONICS GROUP CO., LTD.

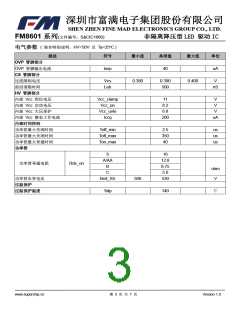

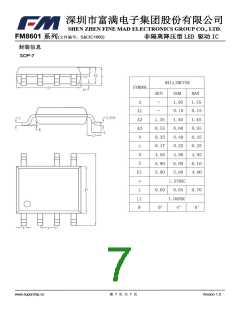

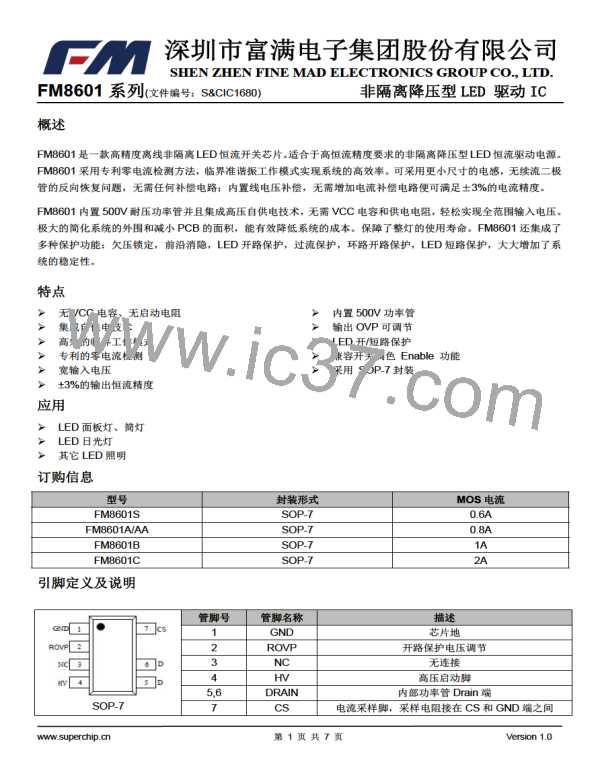

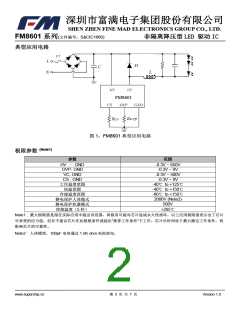

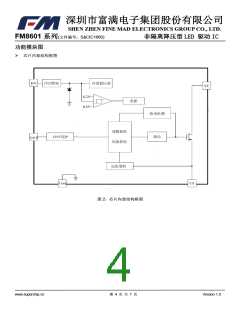

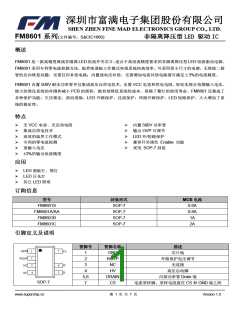

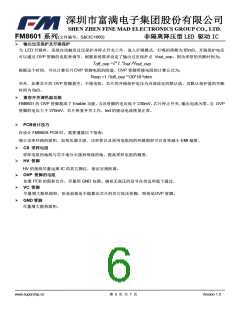

FM8601 系列(文件编号：S&CIC1680)
非隔离降压型 LED 驱动 IC

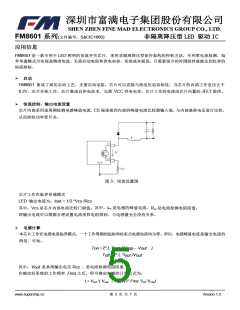

应用信息
FM8601 是一款专用于 LED 照明的恒流开关芯片，采用非隔离降压型拓扑架构的控制方法，专利零电流检测，临
界导通模式可实现高精度恒流。无需启动电阻和供电电容，系统成本极低，只需要很少的外围组件就能达到优异的
恒流指标。
启动
FM8601 集成了高压启动工艺，无需启动电阻，芯片可以直接与线电压电容相连。当芯片的内部工作电压大于
8.2V，芯片开始工作，芯片集成自供电技术，无需 VCC 供电电容，芯片工作的电流由芯片内置的 JFET 提供。
恒流控制，输出电流设置
芯片内部采用逐周期检测电感峰值电流，CS 端连接到内部的峰值电流比较器输入端，与内部基准电压进行比较，
从而控制功率管开关。
图 3 : 恒流设置图
芯片工作在临界导通模式
LED 输出电流为：Iout = 1/2 *Vcs /Rcs
其中，IPK 是电感的峰值电流。
其中：Vcs 是芯片内部电流比较门限值；
Rcs 是电流检测电阻阻值，
即输出电流可以根据合理设置电流采样电阻得到，与电感量完全没有关系。
电感计算
本芯片工作在电感电流临界模式，一个工作周期的起始和结束点电感电流均为零。所以，电感峰值电流是输出电流的
两倍，可知：
T
=2* L *I
out
/(V
– V
out
)
on
cap
T
=2* L *I
/V
off
out out
其中：V
out
是系统输出电压 R
是电流检测电阻阻值
cs ，
在确定好系统的工作频率 Freq 之后，即可确定电感的计算公式为：
L= Vout *( Vcap – Vout )/(2* Freq *Iout*Vcap
)
www.superchip.cn
第 5 页 共 7 页
Version 1.0
